高富帥線性恒流IC低成本驅動電源芯片SM2082EGS 作為新一代光源，其在光源上的可塑性天生就為眾多LED廠商提供了差異化的發展思路。那么這種差異化的思路是

否可以也應用于LED電源啟動領域呢？答案是肯定的。我們稍微觀察一下市場就能發現，渠道分銷商和原廠企業已經對這種市場智能化、細分化的趨勢作出了積

極的反饋和響應。LED照明憑借著其節能、環保的優勢已經成為全球化的趨勢，市場增長極為迅速，與此同時，作為LED不可或缺的驅動電源市場潛力也是相當

可觀的。

SM2082EGS線性恒流IC由于其外圍簡單，應用方便，無電感無電解電容，更容易過認證！

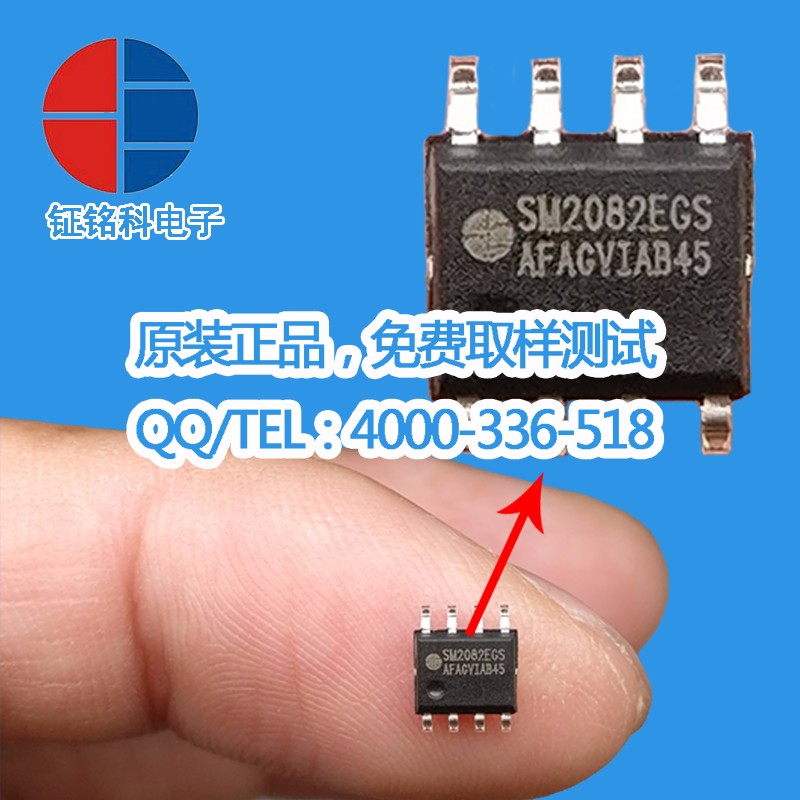

CYT1000AE高富帥線性恒流IC低成本驅動電源芯片明微SM2082EGS是一款單通道 LED 線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，最大 120mA，輸出電流不隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。系統結構簡單，外圍元件極少，方案成本低。

高富帥線性恒流芯片低成本驅動電源芯片SM2082EGS主要功能特性:

鉦銘科專利的恒流控制技術

OUT 端口輸出電流外置可調，范圍 5mA~120mA

芯片間輸出電流偏差<±4%

輸入電壓：120Vac/220Vac

支持可控硅調光應用電路

具有過溫調節功能

芯片可與 LED 共用 PCB 板

線路簡單、成本低廉

封裝形式：ESOP8

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。高富帥線性低成本驅動電源芯片SM2082EGS集成了溫度補償功能，當芯片內部達到 145oC 過溫點時，SM2082EGS芯片將會自動減小輸出電流，以降低燈具內部溫度。

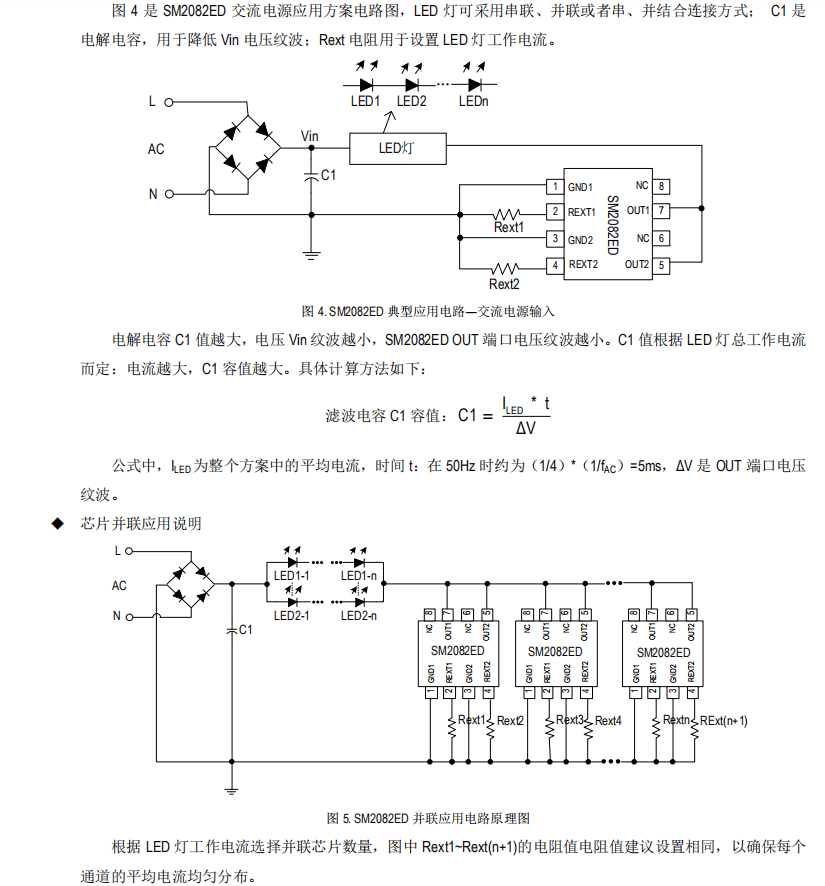

高富帥線性低成本驅動電源芯片SM2082EGS交流電源應用方案電路圖，LED 燈可采用串聯、并聯或者串、并結合連接方式； C1 是電解電容，用于降低 Vin 電壓紋波；Rext 電阻用于設置 LED 燈工作電流。

高富帥線性低成本驅動電源芯片SM2082EGS常用領域:

LED燈絲燈

LED 球泡燈，筒燈等

其它 LED 照明應用

高壓燈帶

如有需要訂購請聯系鉦銘科電子，免費拿樣，提供技術方案！4000336518

或者聯系13802567304林先生

鉦銘科官方網址:www.zdwuhe.cn

高壓線性恒流icSM2082EGS散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。

實際應用條件下的熱阻值會與測試值存在一定差異，使用者可選擇適當的封裝與

PCB 布局，以達到理想的散熱表現。
