高壓線性恒流芯片SM2082EDS 最大輸出功率受限于芯片結溫，最大極限值是指超

出該工作范圍，芯片有可能損壞。在極限參數范圍內工作，器件功能正常， 但

并不完全保證滿足個別性能指標。

 RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試

驗板上測量。

 溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決

定的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比

較低的那個值。

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽

命。高壓線性恒流芯片SM2082EDS 集成了溫度補償功能，當芯片內部達到 110oC

過溫點時，芯片將會自動減小輸出電流，以降低燈具內部溫度。

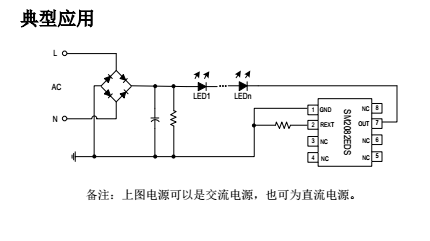

高壓線性恒流芯片SM2082EDS 交流電源應用方案電路圖，LED 燈可采用串聯、并

聯或者串、并結合連接方式； C1 是電解電容，用于降低Vin 電壓紋波；Rext

電阻用于設置 LED 燈工作電流。

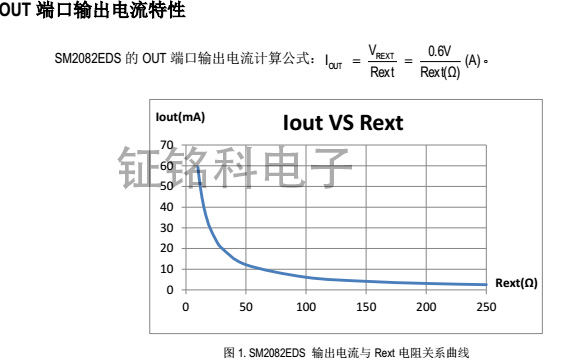

高壓線性恒流芯片SM2082EDS 是一款單通道 LED 線性恒流控制芯片，芯片使用

本司專利的恒流設定和控制技術，輸出電流由外接Rext 電阻設置，最大電流可

達 100mA，且輸出電流不隨芯片 OUT 端口電壓而變化，具有較好的恒流性能。

系統結構簡單，外圍元件極少，方案成本低。

高壓線性恒流芯片SM2082EDS PCB  lAYOUT

（1）C 襯底與 PCB 需要采用錫膏工藝，保證 IC 襯底與 PCB 接觸良好，IC 襯

底禁止使用紅膠工藝。

（2）系統實際輸出功率與 PCB 板及燈殼本身散熱情況有關，實際應用功率需匹

配散熱條件。

（3）IC 襯底部分進行鋪銅處理，進行散熱，增加可靠性，鋪銅如上圖所示，建

議襯底焊盤大小為 2.5mm*1.8mm。

（4）IC 襯底焊盤漏銅距離 OUT 端口需保證 0.8mm 以上的間距。
