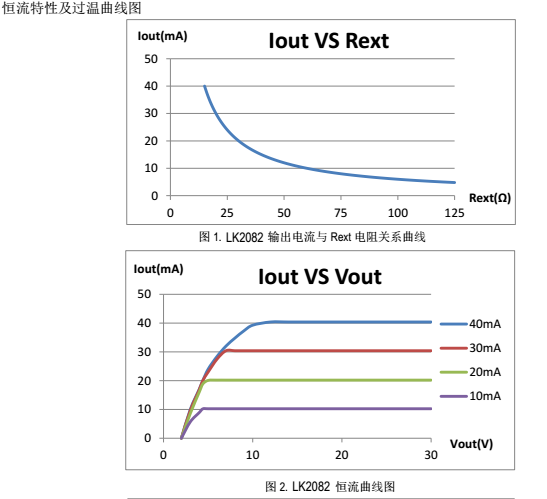

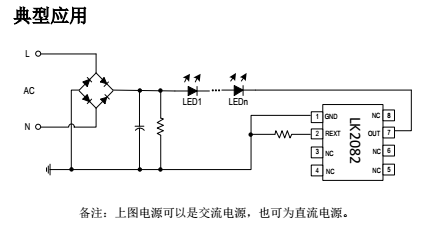

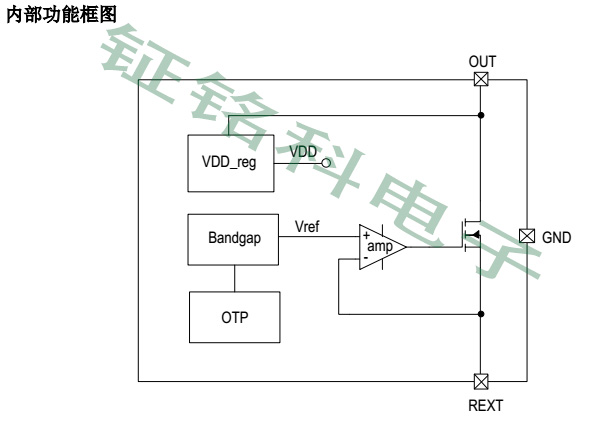

高壓燈帶恒流icLK2082 是 一款單通道 LED 線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接Rext 電阻設置，最大電流可達 40mA，且輸出電流不隨高壓線性恒流IC方案高壓燈帶恒流icLK2082  OUT 端口電壓而變化，LK2082具有較好的恒流性能。并且LK2082芯片具有過溫調節功能，當高壓線性恒流IC芯片方案LK2082溫度達到過溫調節點時，輸出電流逐漸降低，起到保護 IC 的功能，提高應用可靠性。

高壓燈帶恒流icLK2082 散熱措施

LK2082芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需有良好的散熱處理，確保LK2082 高壓漫反射燈條芯片工作在合理的溫度范圍，常見散熱措施如下：

1）系統采用鋁基板；

2）增大高壓漫反射燈條芯片 LK2082 GND 鋪銅面積；

3）增大整個燈具的散熱底座；

LK2082 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆 LK2082 芯片并聯使用

高壓燈帶恒流icLK2082 PCBLayout安全注意事項：

（1）IC 襯底與 PCB 需要采用錫膏工藝，保證 IC 襯底與 PCB 接觸良好，IC襯底禁止使用紅膠工藝。

（2）系統實際輸出功率與 PCB 板及燈殼本身散熱情況有關，實際應用功率需匹配散熱條件。

（3）IC 襯底部分進行鋪銅處理，進行散熱，增加可靠性，鋪銅如上圖所示，建議襯底焊盤大小為 2.5mm*1.8mm。

（4）IC 襯底焊盤漏銅距離 OUT 端口需保證 0.8mm 以上的間距。

高壓線性恒流icLK2082輸出結溫受限于工作電流：

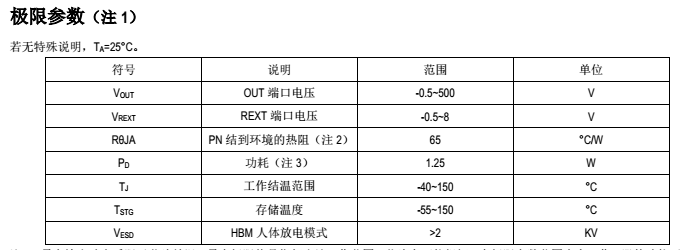

輸出功率受限于芯片結溫，極限值是指超出該工作范圍，芯片有可能損壞。在極限參數范圍內容工作，器件功能正常，但并不完全保證滿足個別性能指標。注 2：RθJA在  TA=25°C自然對流下根據  JEDEC JESD51熱測量標準在單層導熱試驗板上測量。注 3：溫度升高功耗一定會減小，這也是由 TJMAX，RθJA和環境溫度  TA所決定的。最大允許功耗為  PD = (TJMAX-TA)/ RθJA或是極限范圍給出的數值中比較低的那個值。

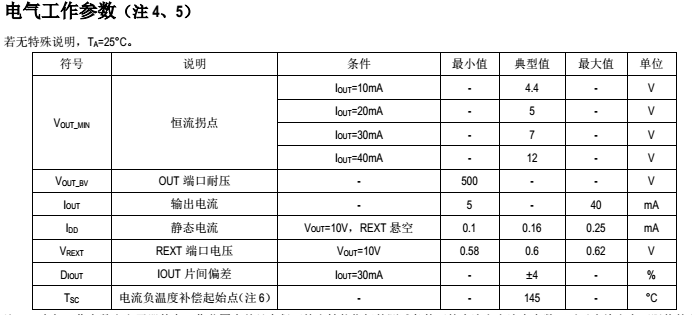

注  4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性能。

注 5：規格書的最小、參數范圍由測試保證，典型值由設計、測試或統計分析保證。

注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。

高壓線性恒流燈帶icLk2082產品應用領域：

燈絲燈

LED球泡燈，筒燈等

其它 LED照明應用

高壓燈帶，工程照明應用
