SM7035P 是一款恒壓控制芯片，芯片工作在固定頻率模式，內置 CS 電阻。恒壓精度可以
達到全電壓范圍±5%，外圍元件少，方案成本低。SM7035P 具有自恢復的輸出開短路等多
重保護功能, 以提高系統可靠性。內部穩壓器DRAIN 端口通過 JFET 對 VDD 電容充電,
利用穩壓器的穩壓特性,從而穩定 VDD 的電壓。恒壓控制芯片通過 FB 端口電壓進行跳頻
控制,從而穩定輸出電壓,得到高恒壓精度。
LED電源芯片SM7035P主要特點：
寬電壓 85Vac~265Vac 輸入
恒壓精度±5%
拓撲結構支持：低
BUCK/FLYBACK/BUCK-BOOST
可使用貼片電感或棒形電感
內置自恢復輸出開短路保護功能
外圍元器件少，成本低
封裝形式：SOP8
非隔離恒壓電源管理icSM7012
主要應用領域：
小家電應用
待機電源
MCU 或功能模組供電電源
有需要聯系訂購的朋友，請聯系鉦銘科電子，提供技術方案支持，免費拿樣4000336518！

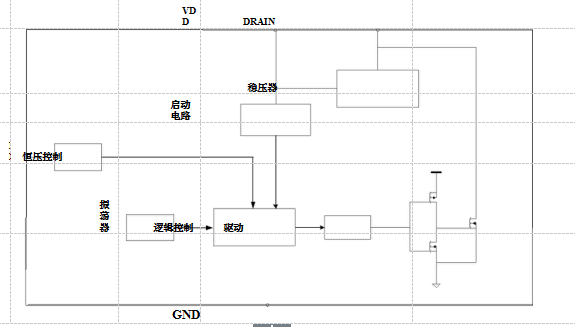

非隔離恒壓電源管理icSM7035P內部穩壓器
DRAIN 端口通過 JFET 對 VDD 電容充電,利用穩壓器的穩壓特性,從而穩定 VDD 的電壓
。
恒壓控制
芯片通過 FB 端口電壓進行跳頻控制,從而穩定輸出電壓,得到高恒壓精度。
非隔離恒壓電源管理icSM7035P計算公式:
RFBL RFBL RFBH
VFB _ CV
VOUT
其中,
RFBL 是反饋網絡的下分壓電阻
RFBH 是反饋網絡的上分壓電阻
VOUT 是輸出穩壓點
VFB _ CV 是恒壓閾值
?前沿消隱電路
為了消除高壓功率管在開啟瞬間產生的尖峰造成的干擾，內置前沿消隱電路，避免芯片在
功率管開啟瞬間產生誤動作。
?保護控制
SM7035P 芯片完善的各種保護功能提高了電源系統的可靠性，包括：逐周期峰值電流限制
，輸出短路保護， 輸出開路保護等。

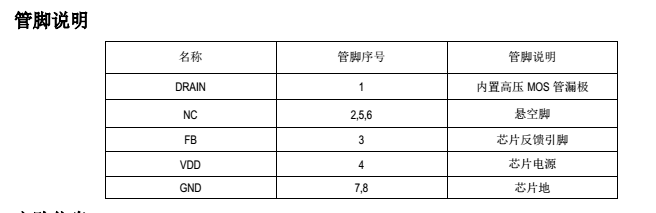

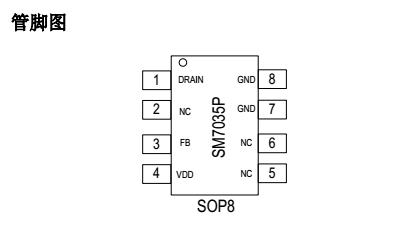

DRAIN1 內置高壓 MOS 管漏極
NC 2,5,6 懸空腳
FB 3 芯片反饋引腳
VDD 4 芯片電源 GND7,8 芯片地
鉦銘科電子高壓線性恒流芯片行業專家，高壓測光源燈條高壓線性方案，高壓漫反射燈條
方案，高壓洗墻燈方案，LED電源芯片12年專注研發電子芯片產品---
