小功率充電器適配器電源管理ic方案SM7022比亞成微RM系列高效
電源管理icSM7022 是采用電流模式 PWM 控制方式的功率開關芯片，集成高壓啟動電路
和高壓功率管，為低成本開關電源系統提供高性價比的解決方案。芯片 VDD 的工作電壓范
圍寬，很方便的應用于充電器領域。芯片提供了過溫、過流、過壓、欠壓等保護功能，保
證了系統的可靠性。

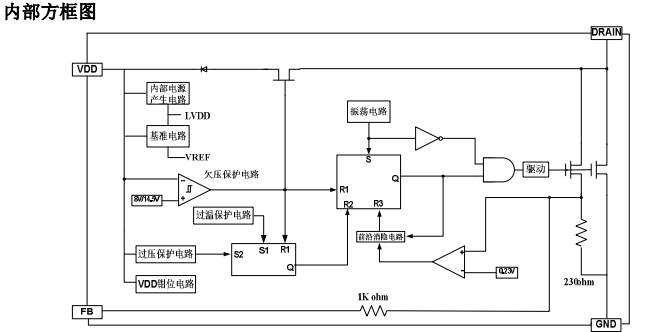

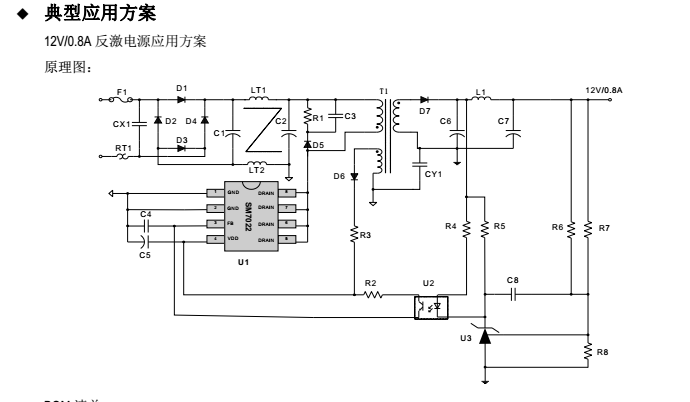

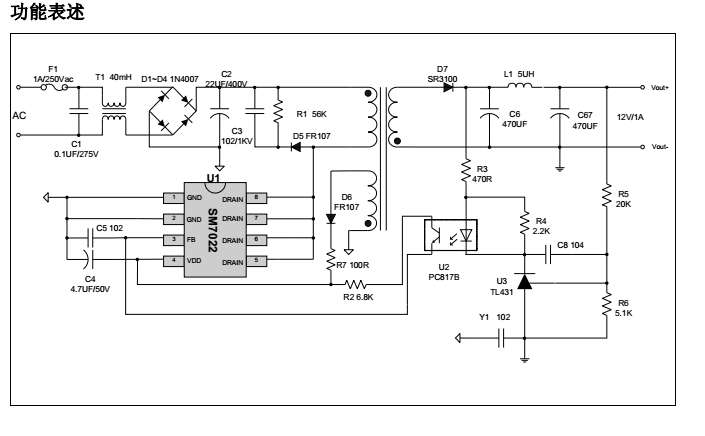

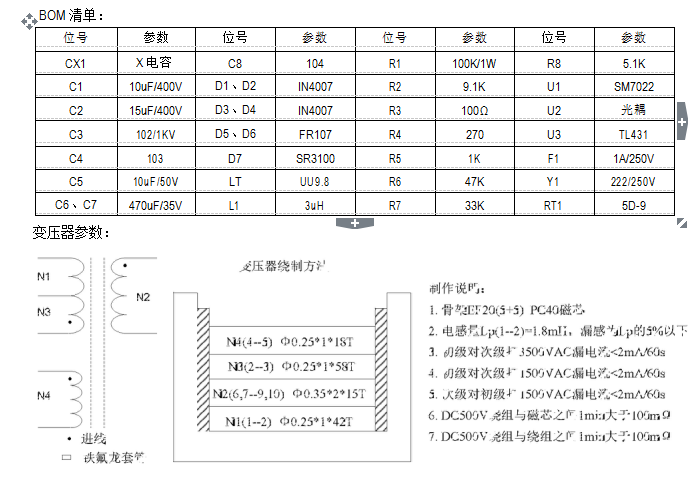

圖中電源管理icSM7022 D1-D4、C2 組成全波整流，D6、R1、C3 組成 RCD 吸收回路，消
除變壓器 T2 漏感產生的尖峰電壓，
避免擊穿 SM7022 內部的高壓 MOS 管。
電源管理icSM7022輸出部分 U3、U2、R5、R6、R3、R4、C8 組成采樣反饋電路，R5、R6
決定系統的輸出電壓，輸出電壓 VOUT.
電源管理icSM7022 R3、R4 限制 U2 光耦 PC817B 的電流，避免影響反饋回路。C8 的加
入使得系統反饋更加穩定，避免振蕩。
?VDD 電壓部分
SM7022 芯片工作電壓范圍寬，達到 9V——39V，此特性可以很方便的應用在某些特殊的
領域，比如電池充
電器等。
當開關電源管理icSM7022啟動后，C2 電容上的電壓會通過 T2 原邊線圈、芯片內部的高
壓啟動 MOS 管向芯片 VDD 電容
C4 充電。當 C4 電容電壓達到 16V，內部高壓啟動 MOS 管關閉，同時 PWM 開啟，系統
開始工作。
當 C4 電容電壓下降到 9V 以下，關閉 PWM 信號，同時芯片將會產生復位信號，使系統
重新啟動。這就是電源管理icSM7022的欠壓保護
欠壓保護。
從上圖可以看出，IFB 電流大，ID 的電流就小；IFB 電流小，ID 的電流就大。當 IFB
的電流大于 IFBSD 時，芯片會關閉 PWM，此時的 ID 的值大約為 85mA，同時芯片會自動
進入突發模式。這對于系統工作在空載或者輕載至關重要。
特點
85Vac~265Vac 寬電壓輸入
待機功耗小于 120mW@220Vac
集成高壓啟動電路
集成高壓功率開關
60KHz 固定開關頻率
9V~39V 寬 VDD 工作電壓范圍
電流模式 PWM 控制方式
內置過溫、過流、過壓、欠壓等保護功能
SM7022 兼容 VIPer22 管腳（不需要修改電路走線及變壓器）
封裝形式：DIP8
應用領域
小功率充電器
小功率適配器
待機電源
DVD、DVB 以及其他便攜式設備電源
有需要訂購的各界朋友們，請聯系鉦銘科，免費拿樣，提供方案技術支持
注：輸出功率 10W 以上，建議根據實際方案增加散熱措施：
?增加獨立散熱片；
?其他散熱措施。
注（1）：芯片要焊接在有 200mm2 銅箔散熱的 PCB 板，銅箔厚度 35um，銅箔連接到所
有的 GND 腳。
