5段線性恒功率低THD高功率SM2326E替換RM9001D
5段恒功率線性恒流恒功率芯片SM2326E 是一款多段導通，可實現恒功率、低 THD 高功率
因數LED 線性恒流控制芯片，SM2326E這款電源芯片芯片內置過溫保護功能，可提升系統
應用可靠性。且在多顆芯片并聯使用時，可省去外圍的跳線電阻。芯片主要通過調節 REXT
端口電阻值對輸出電流進行調節。芯片集成輸入線網電壓補償功能，在額定輸入電壓范圍
內，維持輸入功率恒定。其主要應用于 LED 照明、建筑亮化工程等領域，系統結構簡單，
外圍元件少，方案成本低。
SM2326E 是一款工作于分段式自動切換模式且可實現恒功率、低 THD 高功率因數 LED 線
性恒流控制芯片，芯片
內置過溫保護功能，可提升系統應用可靠性。在多顆芯片并聯使用時，可避免 OUT 口走
線交叉，可省去外圍多余
的跳線電阻，使布局走線方便簡潔、可靠。芯片主要通過調節 REXT 端口電阻值對輸出電
流進行調節。芯片集成輸
入線網電壓補償功能，在額定輸入電壓范圍內，維持輸入功率恒定。

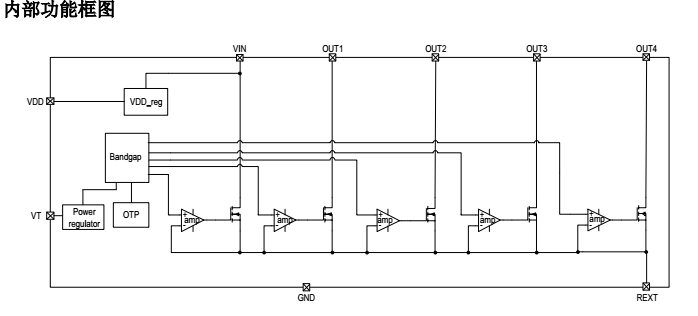

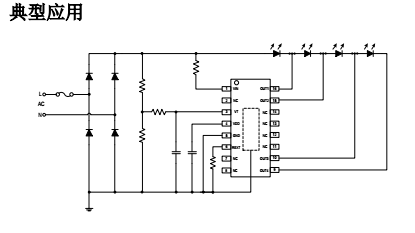

高壓線性恒流芯片SM2326E 具有 5 個電流驅動端口，每個端口輸出電流都通過 REXT 端
口電阻 R 進行調節，VIN 端口、OUT1~OUT4
端口逐級開啟時輸出電流如下： IVIN ，其中 R 為 REXT 端口電阻，系統輸出平均電流
等于各個端口的電流平均值疊加。當 VT 端口電壓
大于 1.2V 時，REXT 端口電壓受 VT 調制。
特點
本司專利的恒流控制技術
OUT 端口輸出電流外置可調，電流可達 120mA
芯片間輸出電流偏差<± 4%
輸入電壓：120Vac/220Vac
支持 PF>0.9
支持 THD<10%
具有輸入恒功率功能
具有過溫調節功能
IC 并聯應用可省去跳線電阻
芯片可與 LED 共用 PCB 板

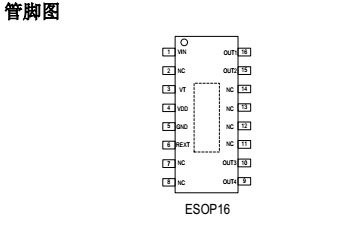

封裝形式：ESOP16
電源管理IC SM2326E應用領域
投光燈
工礦燈
燈具類 LED 照明
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞
。在極限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗
板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的
。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值
。
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直
流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理
反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。
注 6：電流負溫度補償起始點為芯片內部設定溫度 150°C。
如有需要訂購的朋友們請聯系鉦銘科，提供方案技術支持，免費拿樣4000336518
鉦銘科電子高壓線性恒流芯片行業專家，高壓測光源燈條高壓線性方案，高壓漫反射燈條
方案，高壓洗墻燈方案，LED電源芯片12年專注研發電子芯片產品---
http://www.zdwuhe.cn
?輸出 LED 燈珠壓降及各段燈珠比例設計
建議 SM2326E OUT1~OUT4 端口燈珠壓降比例依次為 7:4:2:1 時，可使系統獲得較低的
THD、較佳的光效和較高的功率因數。
?輸入線電壓補償
SM2326E 通過 VT 端口檢測輸入電壓的變化，當輸入電壓升高時，減小輸入電流；當輸入
電壓降低時，增大輸入電流，故可使系統輸入功率不隨輸入線網電壓的波動而變化，基本
保持恒定。
?芯片散熱措施
SM2326E 芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需采用良
好的散熱處理，確保
SM2326E 芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2326E 襯底的覆銅面積；
3）增大整個燈具的散熱底座；

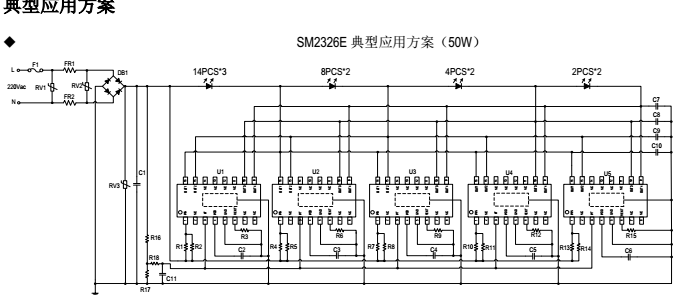

SM2326E 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆
SM2326E 芯片并聯使用。
?過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。
SM2326E 集成了溫度補償功能， 當芯片內部達到 150oC 過溫點時，芯片將會自動減小輸
出電流，以降低燈具內部溫度，提高系統可靠性。
