SM2083EG 是一款單通道可調光 LED 線性恒流控制芯片，芯片使用本司專利的恒流設定和
控制技術，輸出電流由外接 Rext 電阻設置，最大電流可達 100mA，且輸出電流不隨芯片
OUT 端口電壓而變化。芯片可通過 DIM 端口實現 PWM 調光功能，系統結構簡單，外圍元
件極少，方案成本低。
SM2083EG主要特點:
本司專利的恒流控制技術
OUT 端口輸出電流外置可調，最大電流可達 100mA
芯片間輸出電流偏差<± 5%
輸入電壓：120Vac/220Vac
具有 PWM 調光功能
具有過溫調節功能
芯片可與 LED 共用 PCB 板
線路簡單、成本低廉
封裝形式：ESOP8
主要應用領域:
智能遙控、人體感應、聲控、等智能化控制 LED 照明領域
T5/T8 系列 LED 日光燈管
LED 平板燈
LED 球泡燈，LED 吸頂燈
LED高壓燈帶等等產品.
如有需要請聯系鉦銘科電子訂購獲取最新詳細資料，提供技術方案支持，免費拿樣
4000336518

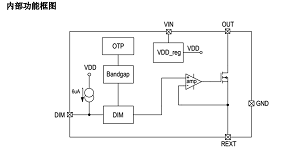

SM2083EG 是一款單通道可調光 LED 線性恒流控制芯片，內部集成 LED 恒流控制模塊、
OUT 端口高壓驅動模塊、
調光模塊等功能模塊。輸出電流可由外接 REXT 電阻進行調節，芯片可通過 DIM 端口實
現 PWM 調光功能。
注1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞。
在極限參數范圍內工作，器件功能正常，但并不完全保證滿足個別性能指標。
注2：RθJA 在 TA=25° C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗
板上測量。
注3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的
。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值
。
注4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流
和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反
映了器件性能。
注5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。
注6：電流負溫度補償起始點為芯片內部設定溫度 145° C。

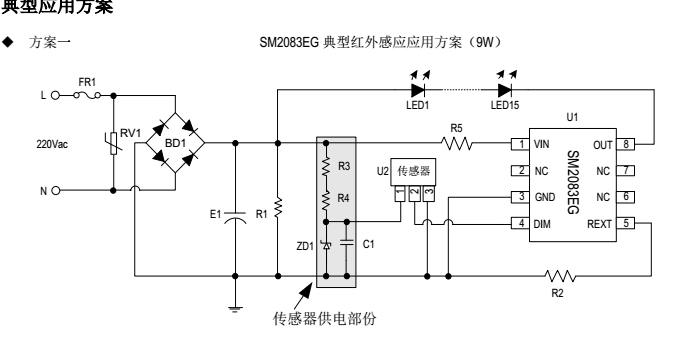

SM2083EG紅外感應典型應用
1． LED 燈串電壓建議控制在 250V 到 270V 之間，系統工作最優化。
2． 通過改變 R2 電阻值，調整輸出工作電流值。
3． 壓敏電阻可根據客戶需求是否保留。
4． 傳感器供電部分可根據不同的模塊要求選取不同參數。
SM2083EG 芯片內部有溫度補償電路，為避免芯片溫度高引起掉電流現象，系統需有良好
的散熱處理，確保

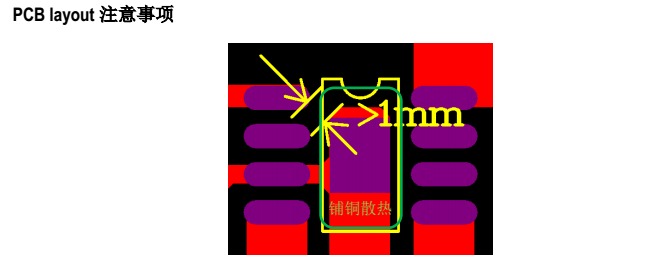

SM2083EG 芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2083EG 襯底的覆銅面積；
3）增大整個燈具的散熱底座；
SM2083EG 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多
顆 SM2083EG 芯片并
聯使用。
