鉦銘科全電壓高P>0.9無頻閃恒功率線性恒流ic方案SM2098E分析




高壓線性恒流ic，SM2098E 可實現在 100-240Vac 輸入下工作，在低壓（如 120Vac） 和高壓（

如 220Vac）輸入下，系統輸入功率一致。這是高壓線性恒流IC SM2098E的恒功率功能。

高壓線性恒流ic ，SM20098E具有過溫調節保護功能，提升應用系統可靠性。使用了鉦銘科公司

專利的恒流控制技術，具有較好的恒流性能，高光效，高效率燈珠工作電壓。

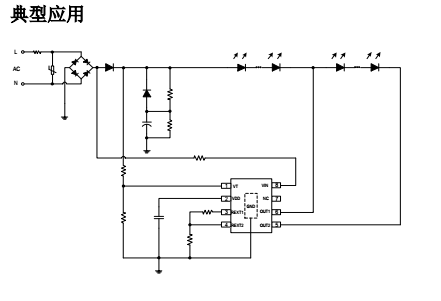

高壓線性恒流IC SM2098E支持一體化無驅動方案，線路簡單，外圍BOM少，高壓線性方案系統設

計成本少。恒流明功能，可以快速過EMI，EMC等認證。



高壓線性恒流ic SM2098E 芯片內部具有溫度補償電路，為避免芯片溫度高引起掉電流現象，系

統需采用良好的散熱處理，確保芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2098E 襯底的覆銅面積；
3）增大整個燈具的散熱底座；
SM2098E 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用多顆 高壓

線性恒流IC SM2098E 芯片并聯使用。

鉦銘科電子所生產的半導體產品遵循歐洲RoHs 標準，封裝焊接制程錫爐溫度符合 J-STD-020 標

準。

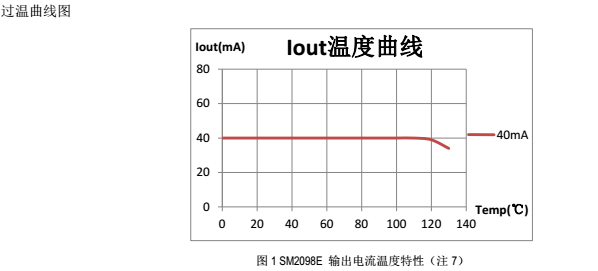

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。高壓線性恒

流IC，SM2098E 集成了溫度補償功能， 當芯片內部達到 145oC 過溫點時，芯片將會自動減小輸

出電流，以降低燈具內部溫度，提高系統可靠性。



高壓線性恒流IC，SM2098E主要的應用領域有：
LED球泡燈，LED吸頂燈等等常見的LED照明燈具。


注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞。在極

限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試驗板上測量

。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定的。最大

允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的那個值。

注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直流和交

流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值合理反映了器件性

能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。注 6：

電流負溫度補償起始點為芯片內部設定溫度 145°C。

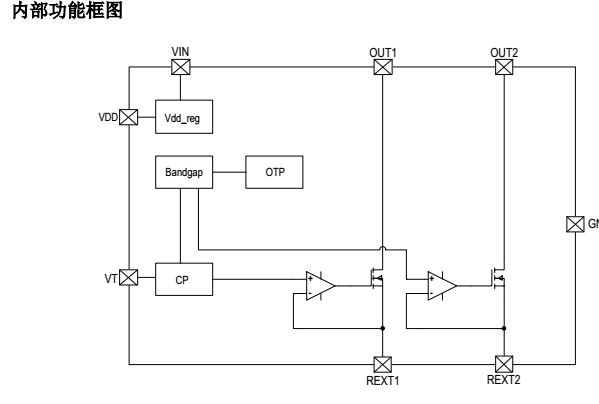

SM2098E 是一款具有輸入功率自動調節的 LED 線性恒流控制芯片。在 100-240Vac 全電壓輸入

范圍內，系統會隨輸入電壓變化而調節，達到恒功率效果；在 120Vac 和 220Vac 輸入下，系統

輸入功率一致，功率偏差<±1%。
