高壓線性icSM2086 是雙通道遞進式 LED 恒流驅動控制芯片，芯片使用本司專利

的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置為5mA~60mA，且輸出電

流不隨芯片 OUT 端口電壓而變化，較好的恒流性能。適應較寬的輸入電壓范圍（

±20%），系統結構簡單，外圍元件極少，方案成本低.

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命

。SM2086 集成了溫度補償功能，

當芯片內部結溫超過 110oC 時，將會自動減小輸出電流，以降低燈具內部溫度。

LED電源管理ic高壓線性icSM2086應用特點:

本司專利的恒流控制技術；

OUT 端口輸出電流外置可調，范圍 5mA~60mA；

芯片間輸出電流偏差< ±4%；

雙通道遞進式恒流方式

適應較寬的輸入電壓范圍±20%

具有過熱保護功能；

芯片可與 LED 共用 PCB 板；

芯片應用系統無 EMI 問題；

線路簡單、成本低廉；

封裝形式：ESOP8

高壓線性icSM2086注意事項：

注（1）：芯片要焊接在有 200mm2 銅箔散熱的 PCB 板，銅箔厚度 35um。

若無特殊說明，環境溫度為 25°C。

高壓線性icSM2086溫度補償

九州體育，即時比分www.cp5262.com

當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命

。SM2086 集成了溫度補償功能， 當芯片內部結溫超過 110oC 時，將會自動減小

輸出電流，以降低燈具內部溫度。

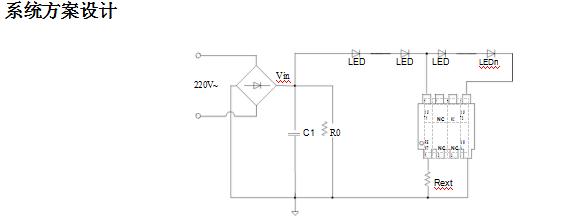

高壓線性icSM2086輸入電解電容設計

輸入電解電容 C1 值越大，電壓 Vin 紋波越小，SM2086OUT 端口電壓紋波越小。

C1 值根據 LED 燈管總工作電流而定：電流越大，C1 容值越大，一般取值

4.7uF/400V~22uF/400V。

公式中，ILED 為整個方案中的恒流電流，時間 t ：在 50Hz 時約為（1/4）*

（1/fAC） = 5ms，ΔV 是 OUT 端口電壓紋波。

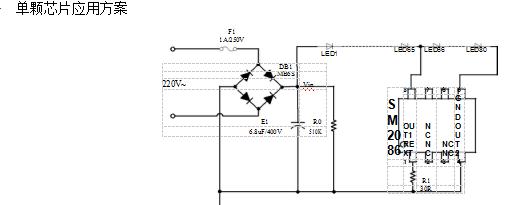

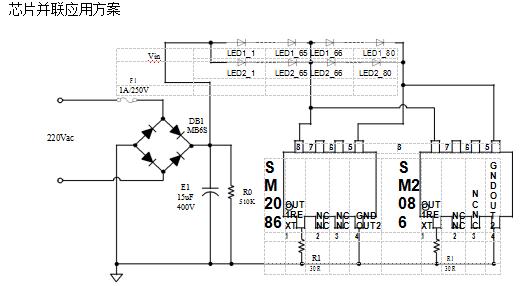

SM2086 通過在一串燈中接入另一個恒流通道，來實現較寬輸入電壓的恒流功能。

當電壓低至較低電壓時

（如 180V）由 OUT1 端口來完成對前面 65 個 LED 的恒流功能，當電壓上升時

輸入電流會逐漸從 IOUT1 過渡到IOUT2，此時 OUT1 端口自動關閉；當電壓達到

220V 時 80 個燈被完全點亮。當電壓達到 240V 后，由于芯片自身的損耗加大，

芯片進入過溫保護模式，輸出電流會減小達到降低整燈溫度的目的。

此方案應用于吸頂燈時應將 OUT1 與 OUT2 間的 15 個燈應分布在圓環的內圈，

剩余的 65 個燈布在圓環的外圈采用這樣的布局設計來避免工作在 180V 時整燈

會產生亮度不均勻分布的問題。對于燈管也可采用OUT1 與 OUT2 燈珠進行穿插布

局來改善發光均勻度。

?

芯片在底部有散熱基島，在畫板時不能在芯片底部走線，建議與地連接，并進行

漏銅處理，在貼片應保證芯片底部與 PCB 的底部有效連接進行散熱。

SM2086應用領域:

T5/T8 系列 LED 日光燈管；

LED 路燈照明應用；

LED 球泡燈，LED 吸頂燈；
