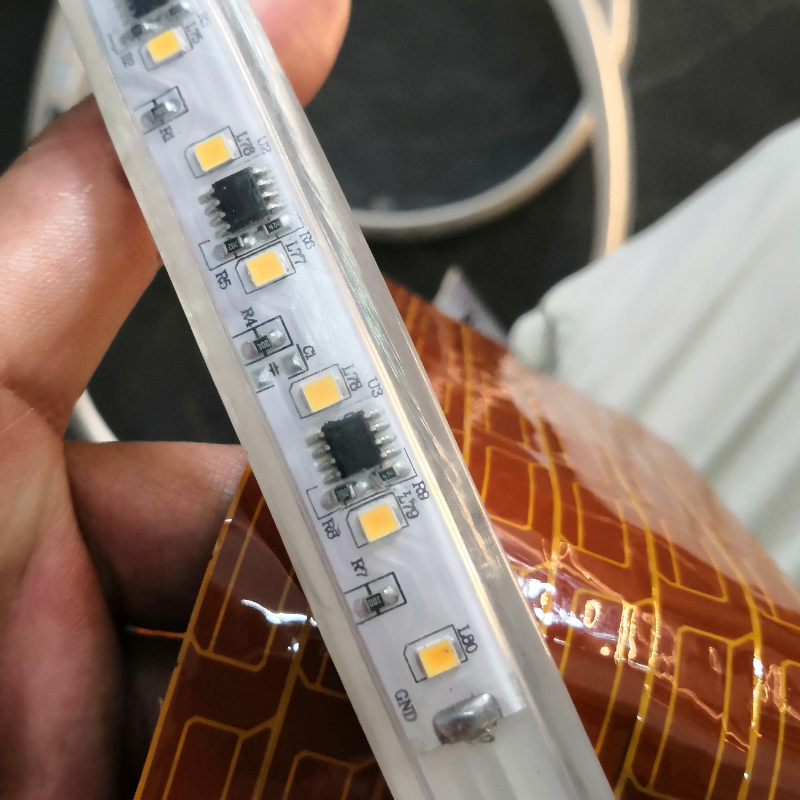

概述 SM16703P是單線傳輸的三通道LED驅動控制芯片, 采用單極性歸零碼數據協議。 SM16703P
內部包含電源鉗位模塊、信號解碼模塊、 振蕩模塊、數據再生模塊、輸出電流驅動模塊等。其中 數據再生模塊
在接受完本芯片的數據后,自動將級聯輸 出的數據整形轉發,保證數據串聯傳輸過程中不衰減。 SM16703P無
需外接電阻,OUT R/G/B端口默認輸出 電流17mA。芯片外圍元器件少、簡單可靠。
SM16703幻彩驅動IC特性說明
內置電源鉗位,支持輸入電源電壓 5~24V
OUT R/G/B 恒流值默認 17mA
OUT R/G/B 上電狀態:輸出電流占空比 50%
OUT R/G/B 端口耐壓 26V
OUT R/G/B 輸出灰度等級:256 級
同一幀顯示數據同步刷新
數據串聯傳輸 ,采用單極性歸零碼數據協議
級聯數據整形后輸出,防止數據衰減
信號傳輸速率:800Kbps ? 封裝形式
