概述

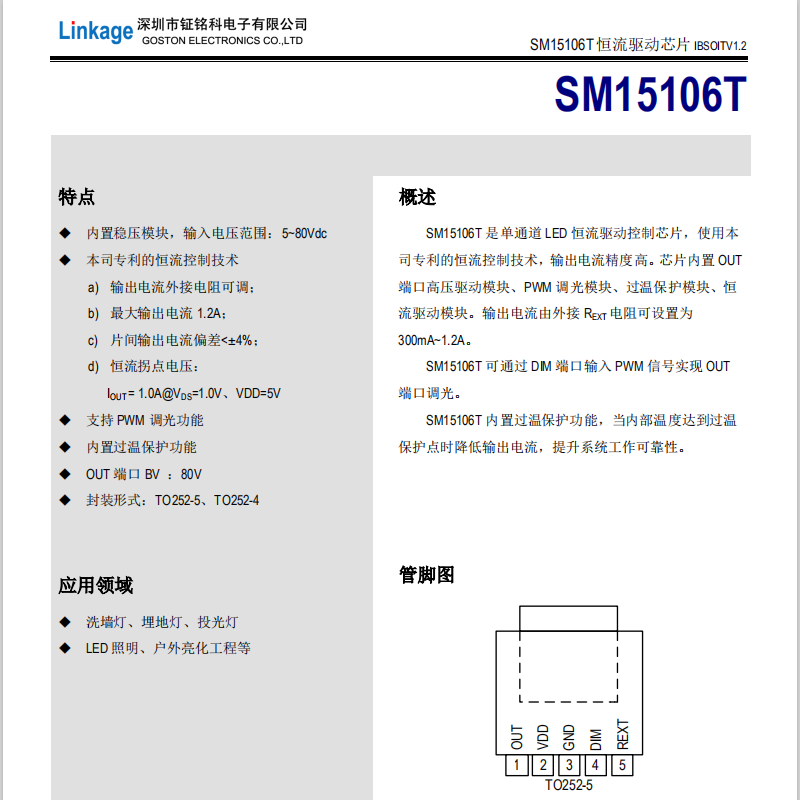

SM15106T 是單通道 LED 恒流驅動控制芯片，使用本
司專利的恒流控制技術，輸出電流精度高。芯片內置 OUT
端口高壓驅動模塊、PWM 調光模塊、過溫保護模塊、恒 流驅動模塊。輸出電流由外接 REXT電阻可設置為
300mA~1.2A。
SM15106T 可通過 DIM 端口輸入 PWM 信號實現 OUT
端口調光。
SM15106T 內置過溫保護功能，當內部溫度達到過溫
保護點時降低輸出電流，提升系統工作可靠性。
特點
? 內置穩壓模塊，輸入電壓范圍：5~80Vdc
? 本司專利的恒流控制技術
a) 輸出電流外接電阻可調；
b) 最大輸出電流 1.2A；
c) 片間輸出電流偏差<± 4%；
d) 恒流拐點電壓： IOUT = 1.0A@VDS=1.0V、VDD=5V
? 支持 PWM 調光功能
? 內置過溫保護功能
? OUT 端口 BV ：80V
? 封裝形式：TO252-5、TO252-4
應用領域
? 洗墻燈、埋地燈、投光燈
? LED 照明、戶外亮化工程等
