SM18634E 作為一款設計精妙的 4 通道LED恒流驅動芯片,在眾多領域展現出獨特優勢。其單線、歸零碼協議的設計,使其在電路連接與數據傳輸方面具備簡潔高效的特性。

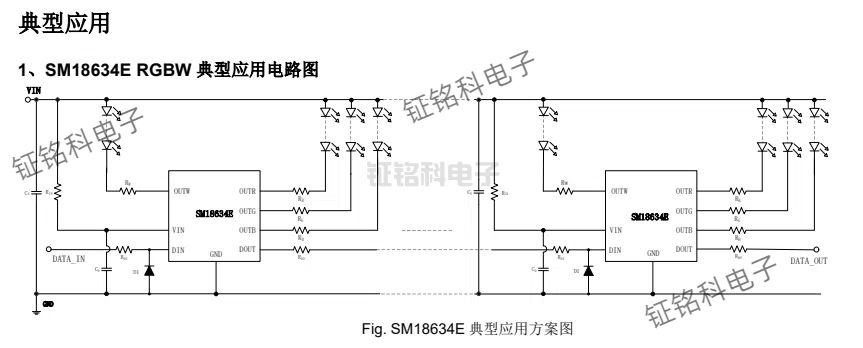

一、芯片內部功能模塊剖析
OUT 端口高壓驅動模塊:該模塊為 OUT 端口提供高壓驅動能力,確保芯片能夠穩定地驅動外部負載,適應不同的應用場景。無論是在高電壓需求的照明設備,還是其他對驅動能力有要求的電路中,都能保證輸出的穩定性和可靠性。
歸零碼解碼模塊:采用歸零碼協議傳輸數據,此模塊能夠精準地對輸入的歸零碼數據進行解碼。在數據傳輸過程中,面對復雜的電磁環境干擾,它能有效識別并還原原始數據信息,保障數據的準確傳輸,從而使芯片能夠正確執行相應的驅動指令。
過溫保護模塊:芯片內置的過溫保護模塊時刻監測芯片內部溫度。當芯片由于長時間工作或其他原因導致溫度過高時,該模塊會迅速啟動保護機制,自動調整芯片的工作狀態,防止芯片因過熱而損壞,大大提高了芯片的使用壽命和穩定性。
恒流驅動模塊:這是 SM18634E 的核心模塊之一。一方面,它內置電流增益功能,可通過調節 OUT RGBW 的電流,使其范圍在 6 - 350mA 之間靈活變化,滿足不同負載對電流的需求。另一方面,在輸出電流精度上表現出色,偏差能夠控制在≤ ±4% ,保證了輸出電流的穩定性,為負載提供穩定可靠的電流供應。同時,其恒流拐點電壓低,例如在 IOUT_RGBW =350mA@VDS=0.9V、VIN=12V 的條件下,依然能保持良好的恒流特性,這對于一些對電壓要求較為苛刻的應用場景尤為重要。
歸零碼數據整形輸出模塊:該模塊對輸入的歸零碼數據進行整形處理,確保數據在級聯傳輸過程中不發生衰減。即使在長距離的數據傳輸或者多個芯片級聯使用時,也能保證數據的完整性和準確性,有效避免了數據傳輸過程中的誤碼問題,提高了整個系統的可靠性。
二、強大的調光與頻率調節功能
65536 級灰度調光:SM18634E OUT 支持高達 65536 級(16bit)的灰度調光,這意味著在調節燈具亮度或其他負載的工作狀態時,可以實現極其細膩的變化。無論是在需要營造柔和燈光氛圍的室內照明場景,還是對顯示效果要求極高的顯示屏領域,都能通過這種高精度的灰度調光,提供平滑自然的亮度變化,避免出現明顯的亮度跳躍,給用戶帶來更加舒適的視覺體驗。
PWM 頻率 4 - 32KHz 可調:芯片的 PWM 頻率可在 4/8/12/16/20/24/32KHz 之間進行選擇。不同的應用場景對 PWM 頻率有不同的要求,例如在一些對電磁干擾較為敏感的環境中,較低的 PWM 頻率可能更合適,以減少對其他電子設備的干擾;而在一些需要快速響應的應用中,較高的 PWM 頻率則能使負載更快地響應控制信號。通過這種靈活的 PWM 頻率調節,SM18634E 能夠更好地適應各種復雜的應用需求,確保燈具顏色調節平滑細膩,顯示不頻閃,進一步提升了產品的性能和質量。
三、智能待機模式與低功耗特性
待機模式控制:當 SM18634E 芯片的 DIN 輸入待機信號時,芯片會進入待機模式。在待機模式下,芯片的功耗極低,小于 2mw ,有效降低了能源消耗,符合現代節能環保的理念。同時,芯片并不會完全停止工作,它會持續檢測 DIN 輸入的數據,一旦檢測到有效的工作數據信號,便會自動退出待機模式,迅速恢復正常工作狀態,這種智能的待機模式控制方式,既保證了在不使用時的低功耗,又能在需要時快速響應,提高了系統的整體效率。
低待機功耗優勢:在許多應用場景中,設備可能會長時間處于待機狀態,如一些智能照明設備在夜間無人活動時。SM18634E 的低待機功耗特性使得設備在待機期間的能源消耗大幅降低,不僅節省了能源成本,還減少了設備的發熱和老化,延長了設備的使用壽命。這對于一些依靠電池供電的設備來說尤為重要,能夠有效延長電池的續航時間,提高設備的實用性。
四、其他關鍵特性
寬輸入電壓范圍:芯片的輸入電壓范圍為 4.5 - 36V ,這使得它能夠適應多種不同的電源環境。無論是常見的 5V、12V、24V 電源,還是一些特殊應用中的電源,SM18634E 都能正常工作,大大提高了芯片的通用性和應用靈活性,減少了因電源電壓不匹配而帶來的設計難題。
自適應歸零碼數據速率:能夠自適應歸零碼數據速率,范圍在 200Kbps - 900Kbps 之間。在不同的數據傳輸場景中,數據速率可能會有所不同,SM18634E 的這種自適應能力,使其能夠自動調整接收和解碼數據的速率,確保在各種數據傳輸速率下都能準確無誤地接收和處理數據,提高了芯片與不同數據發送端的兼容性。
上電默認 OUT 端口關閉:為了確保系統在上電時的安全性和穩定性,SM18634E 設計為上電默認 OUT 端口關閉。避免了在上電瞬間可能出現的異常輸出,對負載和整個系統造成損壞。用戶可以根據實際需求,在系統初始化完成后,再通過相應的控制信號打開 OUT 端口,使芯片正常工作,這種設計增強了系統的可靠性和安全性。
內置 OUT 寬度補償功能與 PWM 錯相功能:內置的 OUT 寬度補償功能能夠對輸出信號的寬度進行補償,確保在不同的工作條件下,輸出信號的寬度保持穩定,提高了系統的一致性和可靠性。而 PWM 錯相功能則可以在多個芯片協同工作時,通過錯相控制,減少 PWM 信號之間的相互干擾,提高系統的整體性能。
OUTR/G/B/W 端口耐壓 40V:芯片的 OUTR/G/B/W 端口具備 40V 的耐壓能力,這使得它在面對一些電壓波動較大的應用場景時,能夠有效保護自身不被過高的電壓損壞,提高了芯片的抗干擾能力和可靠性,延長了芯片的使用壽命。
封裝形式 ESOP8:采用 ESOP8 封裝形式,這種封裝具有體積小、引腳排列緊湊等優點。在電路板設計中,能夠有效節省空間,提高電路板的集成度,方便工程師進行布局布線,同時也降低了生產成本,使得 SM18634E 在實際應用中更具競爭力。
綜上所述,SM18634E 芯片憑借其豐富的功能模塊、強大的性能參數以及獨特的特性,在照明、顯示等眾多領域具有廣泛的應用前景,為相關產品的設計和開發提供了高性能、高可靠性的解決方案。
