（一）功能與原理簡述

低壓線性恒流驅動芯片能夠實現穩定電流輸出，其原理是運用線性驅動方式，這種方式通常具備較好的電流穩定性。而恒流驅動這一特性可確保在芯片工作時，電流能保持恒定，比如常見的應用于 LED 照明領域時，就能讓 LED 的亮度保持穩定，不會因為電流波動出現閃爍或者亮度不均等情況，并且還能有效延長 LED 的使用壽命。

以 SM15633EK 芯片為例，它是一款三通道 LED恒流驅動芯片，采用了特定的恒流控制技術，能夠實現低電壓下的恒流開啟，并且輸出高精度的電流。其內置了 OUT 端口高壓驅動模塊、PWM 調光模塊、過溫保護模塊和恒流驅動模塊等多個功能模塊協同工作，通過內部的電流檢測和調整電路，確保 LED 的電流保持在預設的范圍內，進而保障 LED 穩定工作。還有 SM15155E 這款 5 通道低壓線性恒流 LED 驅動芯片，同樣能提供穩定的電流輸出，不受輸入電壓波動的影響，可根據外部控制信號進行調節，實現對 LED 燈珠等的精準控制，內置多種功能模塊保障其穩定輸出恒流，在 LED 亮化照明、LED 背光源等領域發揮重要作用?？傊@類芯片在 LED 照明等眾多領域都起著保障設備穩定、高效運行的關鍵作用。

（二）常見技術特點

1. PWM 調光技術：PWM 調光技術是低壓線性恒流驅動芯片中常用的一種調光方式，它是通過改變 LED 的開關頻率（即占空比）來調節其平均亮度的技術。以 SM15633EK 芯片來說，它具有三通道 PWM 調光功能，意味著該芯片能夠同時控制三個獨立的 LED 通道，每個通道都可以獨立地進行亮度調節。高占空比意味著 LED 在更長的時間內被點亮，因此亮度更高；低占空比則導致亮度降低。像 SM15633EK 可以通過 DIM1/2/3 端口輸入 PWM 信號來分別實現 OUT1/2/3 端口的調光功能，能實現數千級的亮度調節，滿足不同場景下的照明需求。

1. 過溫過流保護功能：這類芯片往往內置了過溫保護模塊以及具備過流保護功能。例如 SM15633EK 芯片，當內部溫度達到過溫保護點時，會自動降低輸出電流，從而避免過熱對系統造成損害，提升了系統的工作可靠性。而像 SM15155E 芯片除了過溫保護模塊保障在高溫環境下的安全運行外，還具有過壓保護和短路保護功能，可以保護被驅動設備的安全運行。這些保護功能能夠有效提升芯片性能與使用安全性，讓芯片在各種復雜的工況下都能穩定工作，減少故障發生的概率，延長芯片以及所驅動設備的使用壽命，使其可以廣泛應用于如智能照明系統、家居照明、商業照明、LED 亮化照明、LED 背光源等眾多領域。

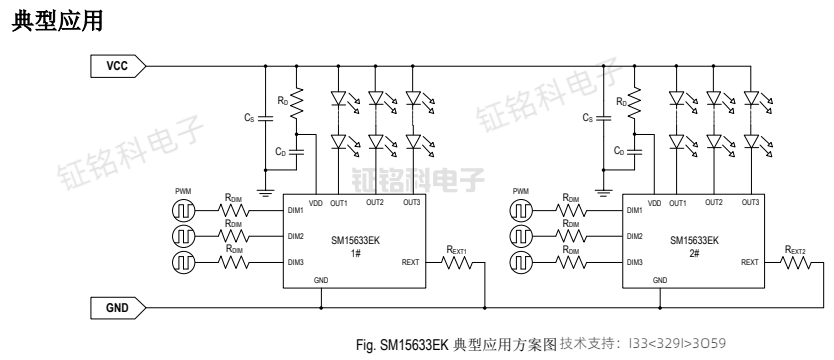

二、SM15633EK 芯片特性與選擇考量

（一）芯片獨特功能介紹

SM15633EK 芯片具備多項獨特功能。首先是三通道 PWM 調光功能，它能夠同時控制三個獨立的 LED 通道，每個通道都可依據 DIM1/2/3 端口輸入的 PWM 信號，實現獨立的亮度調節。例如在 RGB LED 燈帶應用中，可通過對不同通道的調光，精準調配出各種絢麗多彩的顏色組合，滿足如舞臺燈光效果、節日裝飾燈帶等場景下對色彩和亮度變化的需求；在多色 LED 裝飾燈里，也能實現不同顏色 LED 燈珠亮度的差異化調節，營造出豐富多樣的燈光氛圍。

其具有 80V 低壓輸入特性，這使得芯片可以在更寬的輸入電壓范圍內穩定工作，降低了對功率電源的要求，增強了系統的穩定性和可靠性。比如在一些電壓波動相對較大的工業照明環境中，或者供電條件有限的戶外照明場景，如洗墻燈、埋地燈、投光燈等用于戶外亮化工程時，即便輸入電壓出現一定程度的波動，SM15633EK 芯片依然能夠穩定輸出恒流，有效防止 LED 燈光出現亮度閃爍或者不均勻的現象，保障照明效果的一致性和穩定性。

再者是線性恒流輸出功能，該功能可以保證 LED 在電流變化時亮度均勻穩定，抑制 LED 發光中的閃爍現象，讓 LED 燈光更加舒適和穩定。像在汽車燈光應用中，無論是大燈、霧燈還是車內的氛圍燈等，對于燈光穩定性要求極高，SM15633EK 芯片的線性恒流輸出就能確保在車輛行駛過程中，各種路況和電氣環境變化下，燈光始終保持穩定的亮度，為駕駛安全和舒適的車內環境提供有力支持。

（二）選擇該芯片的因素分析

1. 應用場景適配：

SM15633EK 芯片在多種 LED 照明場景中都能發揮優勢。在汽車燈光領域，它能夠滿足不同功能燈光的需求，如前大燈需要高亮度且穩定的照明，通過芯片的三通道 PWM 調光功能，可以實現遠近光切換以及不同亮度模式的調節，同時其線性恒流輸出保障了燈光在行車過程中的穩定性，避免因電流波動導致的閃爍影響駕駛視線；車內的氛圍燈則可以利用芯片多通道調光優勢，營造出多樣化的色彩和亮度氛圍，提升駕乘體驗。

在工業照明方面，例如工廠車間、倉庫等場所，對燈具的穩定性和耐用性要求較高，該芯片的 80V 低壓輸入可適應復雜的供電環境，而且過溫保護等功能能確保芯片在長時間工作下的可靠性，即使在高溫、高負荷等工況下也能穩定驅動 LED 燈具，為生產作業提供持續穩定的照明條件。

在商業照明場景中，像商場、店鋪的展示照明，SM15633EK 芯片可以精準控制燈光亮度和色彩，通過三通道 PWM 調光實現不同區域、不同商品展示所需的燈光效果，吸引顧客的注意力，同時其穩定的恒流輸出也有助于延長燈具使用壽命，降低維護成本。

1. 性能參數考量：

輸出電流范圍和精度是重要的考量因素。SM15633EK 芯片的輸出電流可通過外接的 REXT 電阻在 20mA 至 350mA 的范圍內進行靈活設置，這為各種不同功率、不同照明需求的 LED 燈具提供了極大的適配性。比如對于一些小功率的 LED 指示燈，可將電流設置在較低的數值，滿足指示功能且節能；而對于大功率的投光燈等，則可以調高電流以實現高亮度照明。其輸出電流精度較高，片內輸出電流偏差小于 ±3.0%、片間輸出電流偏差小于 ±4.0%，這意味著在批量應用中，能夠保證各個燈具的亮度一致性，避免出現明顯的亮度差異。

過溫保護參數同樣關鍵，芯片內置了過溫保護模塊，當內部溫度達到過溫保護點（例如有的設定為 150℃左右）時，會自動降低輸出電流，從而避免過熱對系統造成損害，提升了系統的工作可靠性。在實際應用中，如果燈具處于高溫環境下長時間工作，或者散熱條件不佳的安裝位置，這一功能就能有效防止芯片因過熱而損壞，保障整個照明系統的穩定運行，延長芯片以及所驅動燈具的使用壽命。所以在選擇時，要結合具體的使用環境溫度、散熱條件等實際情況，綜合評估該芯片的過溫保護功能是否能滿足需求，確保芯片在預期的使用周期內都能可靠工作。

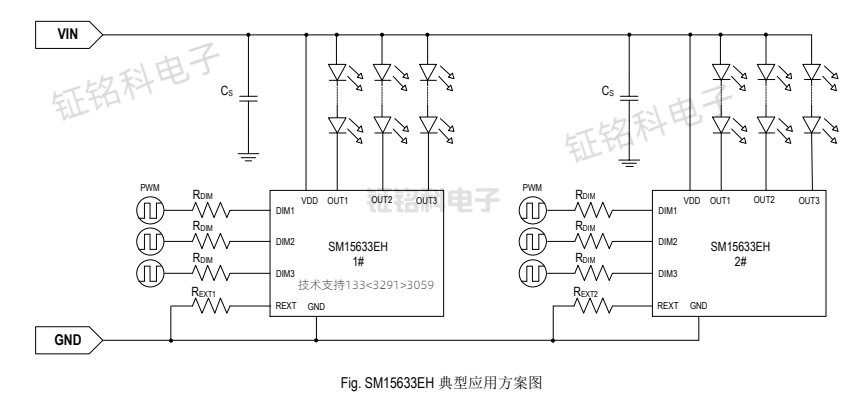

三、SM15633EH 芯片特性與選擇考量

（一）芯片獨特功能介紹

SM15633EH 芯片具備多個獨特功能，使其在低壓線性恒流驅動領域頗具優勢。

首先是三通道 PWM 調光功能，這意味著它能夠同時對三個獨立的 LED 通道進行控制，各個通道都可依靠 DIM1/2/3 端口輸入的 PWM 信號，實現獨立的亮度調節。比如在洗墻燈應用中，常需要營造出不同角度、不同亮度層次的燈光效果，通過該芯片的三通道 PWM 調光，就能精準控制各個通道對應的 LED 燈組亮度，讓光線均勻柔和地覆蓋在墻面上，打造出理想的照明氛圍；在線條燈的使用場景里，也可利用此功能實現沿著線條方向的燈光漸變效果，增加裝飾性與美感，滿足如室內裝飾、商業展示等場景下對多樣化燈光效果的需求。

其具備 60V 低壓工作特性，適用于多種低壓 LED 照明系統。在一些常規的室內照明、小型商業照明等場景中，供電電壓往往處于相對較低的范圍，SM15633EH 芯片在此電壓條件下可以穩定工作，為 LED 燈具提供可靠的驅動電流，保障照明的正常進行。例如在一些店鋪的櫥窗照明中，使用該芯片驅動線條燈進行裝飾照明，即便電源電壓存在一定波動，只要在 60V 以內，都能確保線條燈穩定發光，展現出良好的展示效果。

再者是恒流控制功能，芯片運用線性驅動方式，有著較好的電流穩定性，能保證 LED 在工作時電流保持恒定，進而讓 LED 的亮度穩定且均勻，不會出現閃爍情況，同時還可延長 LED 的使用壽命。像在一些對燈光穩定性要求較高的場所，如博物館的展品照明，使用 SM15633EH 芯片驅動的洗墻燈，能夠長時間穩定地為展品提供均勻柔和的光線，避免因燈光閃爍或亮度變化對展品觀賞造成影響，很好地保護展品并提升觀賞體驗。

（二）選擇該芯片的因素分析

1. 照明產品適配：

對于不同的 LED 照明產品，SM15633EH 芯片有著不同的適配優勢。以洗墻燈為例，由于其要覆蓋較大區域，通常會采用多芯片組合以及較大功率的 LED 芯片，這就需要恒流驅動芯片能夠提供足夠的電流并且可以同時驅動多個芯片，SM15633EH 芯片的輸出電流由外接 REXT 電阻可設置為 20mA - 350mA，能夠滿足洗墻燈對電流的需求，而且其具備的恒流控制功能可以確保多個芯片在工作時電流穩定，保障整體照明效果的一致性。

而線條燈作為一種長度較長且需要彎曲的裝飾性照明產品，往往使用柔性線路板和細線條燈珠，為保證其亮度和使用壽命，需要高精度、低紋波的恒流驅動芯片來確保 LED 燈珠的電流穩定。SM15633EH 芯片的恒流精度較高，片內輸出電流偏差小于 ±4%、片間輸出電流偏差小于 ±5%，能夠提供穩定且精度較高的電流輸出，有效減少紋波對線條燈珠的影響，使得線條燈的燈光更加均勻、明亮，滿足其作為裝飾照明對燈光品質的要求。

1. 參數細節權衡：

輸入電壓范圍是選擇芯片時需要重點考量的參數之一。SM15633EH 芯片的輸入電壓范圍為 8 - 60Vdc，在實際應用中，如果照明產品所在的供電環境電壓波動處于這個范圍內，那么該芯片就能穩定工作。比如在一些老舊小區的樓道照明改造中，供電電壓可能不太穩定，但只要其波動在芯片的輸入電壓范圍內，使用 SM15633EH 芯片驅動的 LED 樓道燈就能正常穩定發光，為居民提供可靠的照明。

另外，片內片間輸出電流偏差參數也對選擇有重要影響。較小的片內片間輸出電流偏差意味著在批量使用該芯片驅動多個 LED 燈具時，各個燈具之間的亮度差異會非常小，能夠保證整體照明效果的均勻性和一致性。例如在大型商業場所的照明布置中，可能會使用大量的洗墻燈或線條燈，如果芯片的片內片間輸出電流偏差較大，就容易出現燈光亮度參差不齊的情況，而 SM15633EH 芯片憑借其較小的偏差參數，能讓整個商業場所的照明效果更加美觀、協調，所以在選擇芯片時，要根據實際對亮度一致性的要求，參考該芯片的這一參數來做決策。

四、SM15155E 芯片特性與選擇考量

（一）芯片獨特功能介紹

SM15155E 作為一款 5 通道低壓線性恒流LED驅動芯片，具備諸多獨特功能。

首先，它具有 5 個通道，且分別對應 RGBWY 五種顏色，這意味著可以針對不同顏色的 LED 燈珠進行獨立控制，在營造多彩燈光效果方面有著天然優勢。例如在一些舞臺燈光場景中，通過對這五個通道的精準調節，能夠調配出各種各樣絢麗且細膩的色彩組合，滿足舞臺表演對于燈光色彩豐富度和變化的高要求；在商業場所的裝飾照明里，也可以利用不同顏色通道的搭配，營造出契合不同節日、主題活動的獨特氛圍，吸引顧客目光。

每個通道內置了 5bits 電流增益調節位，能夠實現輸出電流在 10~300mA 之間的精確調節，并且每個電流增益調節步進為 10mA。這一功能使得它可以根據實際應用場景中不同 LED 燈珠對于電流大小的需求進行精細調整，無論是小功率的指示燈，還是大功率的照明燈具，都能適配恰當的電流，保證 LED 正常且高效地工作。比如在一些電子設備的指示燈應用中，將電流調節到較低水平，既能實現清晰指示功能，又能降低能耗；而對于大型 LED 照明燈具，可適當調大電流來滿足高亮度照明的需求。

該芯片采用了歸零碼協議傳輸數據，內置歸零碼解碼模塊和歸零碼數據整形輸出模塊，能夠實現對輸入信號的準確解析和處理，確保輸出的電流穩定可靠。這在復雜的信號傳輸環境下，有效避免了信號干擾、失真等問題，保障了芯片驅動 LED 的穩定性和精準性。

此外，SM15155E 還具備 65536 級調光灰度，能夠實現非常精細的調光效果，配合 OUT PWM 輸出，色還原度好，PWM 頻率為 4KHz，能呈現出優質的色彩效果。在一些對燈光色彩還原度要求苛刻的場所，如美術館、攝影棚等，通過該芯片驅動的照明設備可以精準還原展品、拍攝對象的真實色彩，為觀賞、拍攝等活動提供理想的光線條件。同時，其輸出電流開啟脈寬最小為 160nS，能夠快速響應調光指令，達到精準調光的效果，使得燈光的調節可以迅速且準確地實現，滿足各種動態燈光變化場景的需求。

而且，芯片內置過溫保護功能，當內部溫度達到過溫保護點時降低輸出電流，提升系統工作可靠性，以及還具備過壓保護和短路保護功能，可以保護被驅動設備的安全運行，讓芯片在各種工況下都能穩定工作，延長了整個照明系統的使用壽命，使其可廣泛應用于 LED 亮化照明、LED 背光源等領域，成為這些場景中可靠的驅動芯片選擇。

（二）選擇該芯片的因素分析

1. 多場景適用性：

1. 在 LED 背光方面：SM15155E 可以用于 LED 液晶電視的背光驅動，其 5 通道的設計可以針對不同區域的背光 LED 進行獨立控制，實現均勻、穩定的亮度輸出。例如在顯示畫面需要突出明暗對比的場景時，通過對不同通道對應的背光區域亮度調節，能更好地展現畫面細節，提升視覺效果。而且其精細的調光功能以及良好的色彩還原度，有助于讓電視屏幕呈現出更加逼真、舒適的色彩和亮度層次，為用戶帶來優質的觀看體驗。

1. 在照明燈具領域：無論是室內的吊燈、壁燈，還是戶外的路燈、景觀燈等不同類型的照明燈具，SM15155E 都能發揮優勢。多通道輸出可滿足燈具中多個 LED 燈珠分組控制的需求，比如在一些造型復雜的吊燈中，不同燈臂或者燈組可以通過不同通道來調節亮度和顏色，打造出獨特的照明造型。同時，它不受輸入電壓波動的影響，能在各種供電環境下穩定提供恒流驅動，確保燈具穩定發光，并且其過流、過溫等保護功能也保障了燈具在長時間使用過程中的安全性和可靠性。

1. 對于電子設備指示燈：像智能手機、平板電腦、電腦主機等電子設備上的指示燈，需要小電流且精準的驅動控制，SM15155E 憑借其可精確調節的電流輸出功能，能將電流調節到適合指示燈的低水平，實現清晰又節能的指示效果。而且芯片的穩定性和可靠性，也能保證指示燈長時間穩定工作，不會因為電流不穩定等問題出現閃爍或者故障，為電子設備的正常運行提供直觀的狀態指示。

1. 綜合性能權衡：

1. 多通道輸出方面：SM15155E 的 5 通道獨立輸出特性，極大地增加了應用的靈活性?？梢酝瑫r驅動多個 LED 或者多個 LED 組，實現復雜的燈光控制邏輯，滿足多樣化的照明需求。比如在大型商業場所的燈光布置中，通過不同通道控制不同區域的燈光，實現分區調光、變色等效果，營造出豐富多變的照明氛圍，提升場所的整體格調。

1. 過流過熱保護功能：在實際使用中，電路可能會因為各種原因出現過流或者芯片因長時間工作處于過熱狀態，而 SM15155E 內置的過流保護和過溫保護功能就能有效避免這些情況對芯片以及所驅動的 LED 設備造成損害。例如在一些散熱條件不佳的燈具安裝環境，或者遇到電源電壓異常波動導致電流過大時，芯片會自動采取保護措施，保障整個照明系統的安全穩定運行，減少故障發生概率，降低維護成本。

1. 不同電流增益調節功能：芯片每個通道可在 10~300mA 之間以 10mA 為步進進行電流增益調節，這一功能對于適配不同功率、不同亮度需求的 LED 燈珠至關重要。可以根據具體燈具的設計要求，精準地設置每個通道的電流大小，使得 LED 能在最佳的電流狀態下工作，既能保證足夠的亮度，又能延長 LED 的使用壽命，同時還能在節能方面達到較好的效果，綜合提升了整個照明系統的性能和經濟性。

五、三款芯片對比與選擇建議（一）功能對比

從調光方式來看，SM15633EK 和 SM15633EH 都是三通道 PWM 調光，不過 SM15155E 在調光方面功能更為強大，不僅通道更多，而且調光灰度更精細，色彩相關功能更突出。在通道數量上，SM15155E 以 5 通道優勢可應對更復雜的多色控制場景，而 SM15633EK 和 SM15633EH 則更適合相對簡單一些的三通道控制應用。電壓范圍方面，SM15633EK 的 80V 低壓輸入使其能適應電壓波動稍大些的環境，SM15633EH 的 60V 低壓適用于常規低壓 LED 照明系統，SM15155E 則憑借不受輸入電壓波動影響的特性在多種供電環境下都能穩定工作。恒流精度上各有特點，SM15633EK 精度較高，能更好地保證批量應用中燈具亮度一致性，SM15633EH 也能滿足多數對精度有一定要求的場景，SM15155E 則著重在可靈活精確調節電流來適配不同功率燈具。另外，SM15155E 的多種保護功能以及特殊的數據傳輸和處理功能也是其獨特優勢所在。

（二）適用場景對比

· SM15633EK：

· 汽車燈光領域：無論是大燈、霧燈還是車內氛圍燈等都適用，可利用三通道 PWM 調光實現遠近光切換、不同亮度模式調節以及營造車內多樣化氛圍，線性恒流輸出保障行車中燈光穩定性。

· 工業照明方面：像工廠車間、倉庫等場所，其 80V 低壓輸入能適應復雜供電環境，過溫保護功能確保長時間工作可靠性，可穩定驅動 LED 燈具。

· 商業照明場景：例如商場、店鋪的展示照明，能通過三通道 PWM 調光精準控制燈光亮度和色彩，滿足不同區域、商品展示所需燈光效果，恒流輸出有助于延長燈具使用壽命。

· SM15633EH：

· 洗墻燈應用：可通過三通道 PWM 調光營造不同角度、亮度層次的燈光效果，讓光線均勻柔和覆蓋墻面，其恒流控制功能保障多個芯片工作時電流穩定，確保整體照明效果。

· 線條燈場景：利用三通道 PWM 調光實現燈光漸變效果，增加裝飾性與美感，且恒流精度較高，能為柔性線路板和細線條燈珠提供穩定、高精度電流輸出，保證燈光均勻明亮。

· 常規室內照明、小型商業照明等：60V 低壓工作特性使其在供電電壓相對較低的這些場景中可以穩定工作，為 LED 燈具提供可靠驅動電流。

· SM15155E：

· LED 背光方面：如 LED 液晶電視的背光驅動，5 通道設計可針對不同區域背光 LED 獨立控制，實現均勻、穩定亮度輸出，精細調光功能和良好色彩還原度提升視覺效果。

· 照明燈具領域：室內的吊燈、壁燈，戶外的路燈、景觀燈等不同類型燈具都適用，多通道輸出滿足分組控制需求，不受電壓波動影響確保穩定發光，保護功能保障使用安全性和可靠性。

· 電子設備指示燈：適用于智能手機、平板電腦、電腦主機等電子設備上的指示燈，可精確調節電流到低水平，實現清晰節能指示效果，且穩定性好保證長時間工作。

可以看出，SM15633EK 在對多通道調光有需求且電壓環境稍復雜的場景表現出色；SM15633EH 更側重于低壓環境下需要營造特定燈光效果以及對恒流精度有要求的照明產品；SM15155E 則憑借多通道和豐富功能在背光、各類燈具以及電子設備指示燈等多場景都能發揮很好的作用。

（三）選擇要點總結

· 輸出電流方面：

· SM15633EK：輸出電流可通過外接 REXT 電阻在 20mA 至 350mA 范圍內靈活設置，要根據實際燈具功率和照明需求，如小功率指示燈調小電流、大功率投光燈調大電流來選擇合適設置，同時關注其較高的輸出電流精度對批量燈具亮度一致性的保障。

· SM15633EH：同樣輸出電流可在 20mA - 350mA 設置，在選擇時需考慮其能否滿足所驅動照明產品（像洗墻燈、線條燈等）對電流大小和穩定性的要求，結合恒流精度參數確保燈光均勻性。

· SM15155E：每個通道能在 10 - 300mA 之間以 10mA 為步進精確調節電流，要依據具體應用中不同 LED 燈珠對電流的需求，精準設置各通道電流，適配不同功率燈具，實現高效工作和節能等目標。

· 電壓相關考量：

· SM15633EK：其 80V 低壓輸入特性適合電壓波動范圍稍大的場景，如部分工業照明、戶外照明等，但也要結合實際供電環境電壓波動情況來判斷是否能穩定工作，避免超出其電壓適應范圍影響性能。

· SM15633EH：輸入電壓范圍為 8 - 60Vdc，對于供電電壓相對穩定且處于低壓范圍的室內、小型商業照明等場景較為合適，使用時要確保所在環境電壓波動在這個范圍內，保障芯片正常驅動燈具發光。

· SM15155E：雖未明確給出具體電壓范圍但強調不受輸入電壓波動影響，不過在一些極端電壓異常環境下還是要考慮其保護功能是否能有效應對，避免對芯片和燈具造成損害。

· 保護功能權衡：

· SM15633EK：內置過溫保護模塊，達到過溫保護點會自動降低輸出電流，在高溫環境、散熱不佳的安裝位置等情況下，要結合實際溫度條件評估該功能能否保障芯片長時間可靠工作，防止過熱損壞。

· SM15633EH：同樣有過溫保護功能，另外在選擇時可參考其在保障恒流輸出以及應對電壓波動等過程中，這些保護機制協同作用對燈具整體穩定性和使用壽命的影響。

· SM15155E：具備過溫、過壓、短路保護功能，在復雜的電路環境、可能出現電流電壓異常的應用場景（如散熱條件不好的燈具安裝處、電源不穩定環境等）下，要重視這些保護功能對芯片以及整個照明系統安全穩定運行的重要性，減少故障和維護成本。

  總之，選擇這三款芯片時要綜合考慮輸出電流、電壓適應性以及保護功能等關鍵因素，根據具體的使用場景、燈具類型、環境。
