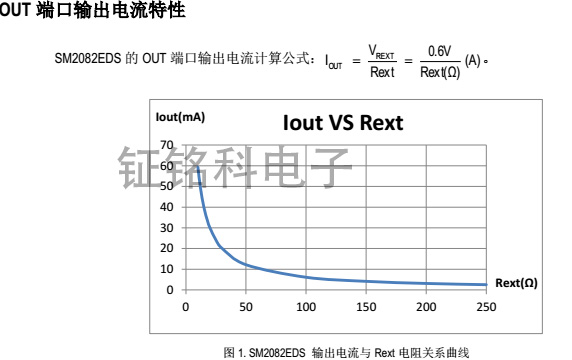

高壓線性恒流芯片SM2082EDS 是一款單通道 LED 線性恒流操控芯片，芯片運用本司專利的恒流設定和操控技術，輸出電流由外接Rext 電阻設置，最大電流可達 100mA，且輸出電流不隨芯片 OUT 端口電壓而改變，具有較好的恒流功用。體系結構簡略，外圍元件很少，計劃成本低。

高壓線性恒流芯片SM2082EDS 最大輸出功率受限于芯片結溫，最大極限值是指超出該作業規模，芯片有可能損壞。在極限參數規模內作業，器材功用正常， 但并不徹底確保滿意單個功用指標。

 RθJA 在 TA=25°C 天然對流下依據 JEDEC JESD51 熱丈量規范在單層導熱實驗板上丈量。

 溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決議的。最大答應功耗為 PD = (TJMAX-TA)/ RθJA 或是極限規模給出的數值中比較低的那個值。

當 LED 燈具內部溫度過高，會引起 LED 燈呈現嚴峻的光衰，下降 LED 運用壽命。高壓線性恒流芯片SM2082EDS 集成了溫度補償功用，當芯片內部到達 110oC 過溫點時，芯片將會主動減小輸出電流，以下降燈具內部溫度。

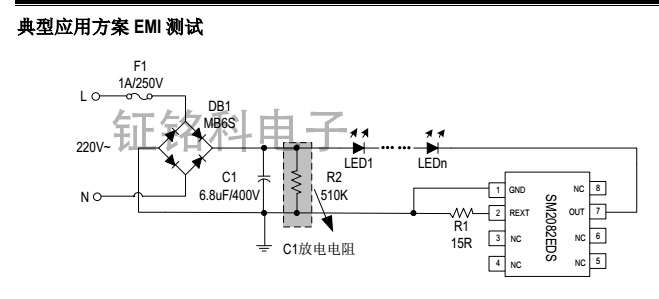

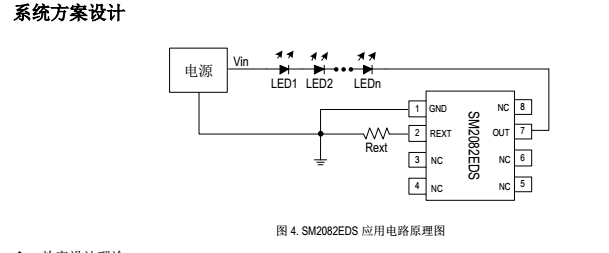

高壓線性恒流芯片SM2082EDS 交流電源運用計劃電路圖，LED 燈可選用串聯、并聯或許串、并結合連接方法； C1 是電解電容，用于下降Vin 電壓紋波；Rext 電阻用于設置 LED 燈作業電流。

高壓線性恒流芯片SM2082EDS PCB  lAYOUT

（1）C 襯底與 PCB 需求選用錫膏工藝，確保 IC 襯底與 PCB 觸摸杰出，IC 襯底制止運用紅膠工藝。

（2）體系實踐輸出功率與 PCB 板及燈殼自身散熱狀況有關，實踐運用功率需匹配散熱條件。

（3）IC 襯底部分進行鋪銅處理，進行散熱，增加可靠性，鋪銅如上圖所示，主張襯底焊盤巨細為 2.5mm*1.8mm。

（4）IC 襯底焊盤漏銅間隔 OUT 端口需確保 0.8mm 以上的間距。

新代高壓線性恒流IC方案設計SM2082EDS產品應用發展
