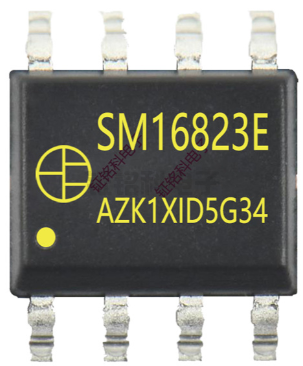

SM16823E 是一款專為LED驅動設計的芯片，它具備許多先進的功能，適用于各種LED顯示和照明應用。以下是對您提到的SM16823E主要功能的詳細解釋：
- 單線串聯的三通道LED恒流驅動：
- SM16823E 允許使用單根數據線串聯多個芯片，從而簡化了電路設計并降低了成本。
- 每個芯片包含三個獨立的LED驅動通道（R/G/B），這些通道可以獨立控制，以實現全彩LED顯示。
- 單線歸零碼SID數據協議：
- SID（Single-line Interface with Zero Data）是一種簡化的數據傳輸協議，它使用單根數據線來傳輸數據和時鐘信號。
當數據線處于低電平時，它表示數據或命令的開始。
- 電源穩壓與數據自整形功能：
- 電源穩壓功能確保芯片在電源電壓波動時仍能正常工作。
- 數據自整形功能可以自動檢測并修正級聯輸出數據的形狀，確保數據在傳輸過程中不會衰減或失真。
- REXT電阻設置輸出電流值：
- 通過外接的REXT電阻，用戶可以靈活地設置每個LED通道的輸出電流值，范圍通常在60~350mA之間。
- 這允許用戶根據LED的規格和應用需求來調整亮度和功耗。
- 控制器協議數據設置OUTR/G/B端口電流增益：
- 除了REXT電阻外，還可以通過控制器發送的數據來設置每個LED通道的電流增益。
- 這提供了額外的靈活性，允許用戶在不同的應用或顯示模式下調整亮度和對比度。
- 65536級灰階（GAMMA校正）：
- 高刷新率（4KHz）：
- 高刷新率有助于減少或消除在拍攝或錄像時可能出現的暗條紋或帶狀干擾。
- 這對于需要高質量圖像或視頻的應用（如舞臺照明、廣告牌等）尤為重要。

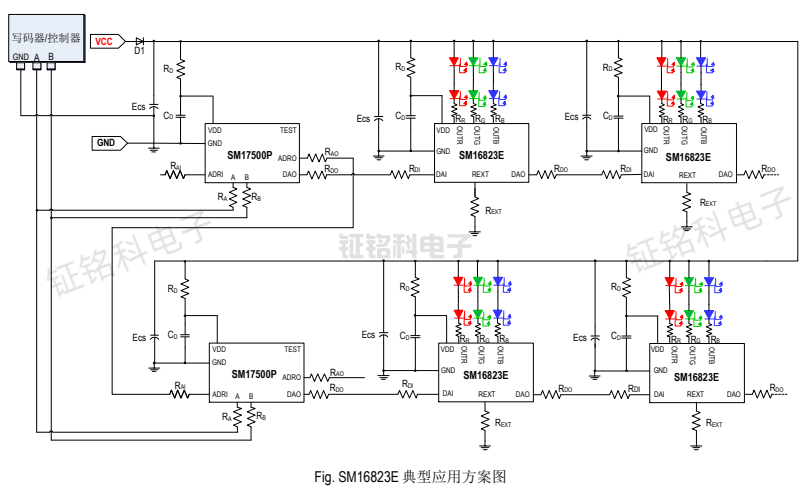

- 配合SM17500P的并-串結合方案：
- SM17500P可能是一個與SM16823E兼容的接口或控制芯片，允許使用并行數據輸入并轉換為串行數據輸出，以簡化與多個SM16823E芯片的通信。
- 這種方案可能適用于需要高速數據傳輸或更復雜控制邏輯的應用。
總之，SM16823E是一款功能強大、靈活可配置的LED驅動芯片，適用于各種需要高質量LED顯示和照明的應用。
