DMX512是一種常用于舞臺燈光、LED顯示屏等領域的通信協議。DMX512單線串聯驅動芯片是指支持DMX512協議的，通過單線串聯方式驅動和控制多個LED燈具或其他設備的芯片。

DMX512單線串聯驅動芯片的特點包括：

1. 單線通信：通過一條信號線就可以實現對多個燈具的控制，簡化了布線和控制系統的設計。

2. 靈活性高：由于采用串聯方式，可以方便地增加或減少燈具數量，適應不同規模的燈光系統。

3. 穩定性好：采用專業的通信協議和驅動技術，保證了燈光系統的穩定性和可靠性。

4. 控制精度高：可以對每個燈具進行精確的控制，包括亮度、顏色、閃爍頻率等，實現豐富的燈光效果。

DMX512單線串聯驅動芯片廣泛應用于各種舞臺燈光、LED顯示屏、建筑照明等領域，為現代燈光藝術和技術提供了強有力的支持。

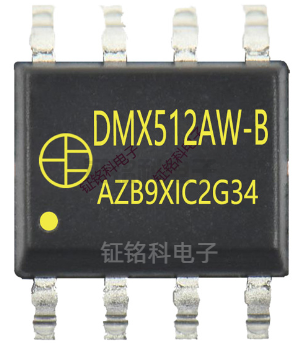

DMX512AW，這款單線傳輸三通道LED驅動控制專用芯片，憑借其卓越的性能和廣泛的應用領域，在LED照明控制領域引起了廣泛關注。它采用DMX512(1990)通信協議，實現了高效、穩定的數據傳輸和控制。

DMX512AW芯片內部集成了多個功能模塊，包括電源鉗位模塊、信號解碼模塊、振蕩模塊、數據緩存模塊、輸出電流設置和驅動模塊等。這些模塊協同工作，為LED燈珠提供穩定、可靠的驅動和控制。

首先，電源鉗位模塊負責將輸入電壓穩定在合適的范圍內，確保芯片和LED燈珠的正常工作。信號解碼模塊則負責將接收到的DMX512協議的數據信號解碼為芯片能夠識別的控制信號。振蕩模塊產生穩定的工作時鐘，為數據的傳輸和處理提供時序基準。

數據緩存模塊用于暫存解碼后的控制信號，確保在數據傳輸過程中不會出現丟失或錯亂。輸出電流設置和驅動模塊則根據控制信號的要求，精確設置LED燈珠的驅動電流，實現亮度、顏色等照明效果的精確控制。

值得一提的是，DMX512AW芯片默認輸出電流為18mA（REXT端口懸空）。當需要通過調整LED燈珠的亮度時，可以通過REXT端口外接電阻，從而設置OUTR/G/B最大電流為60mA。這種靈活的電流設置方式，使得DMX512AW芯片能夠適應不同規格和需求的LED燈珠，實現更加精細的照明控制。

在實際應用中，DMX512AW芯片廣泛應用于舞臺燈光、景觀照明、建筑照明等領域。其單線傳輸?shù)奶匦允沟貌季€更加簡潔、方便，降低了安裝和維護的成本。同時，其強大的控制功能使得LED燈珠的照明效果更加豐富多彩，為各種場合營造出獨特的氛圍和視覺效果。

總之，DMX512AW作為單線傳輸三通道LED驅動控制專用芯片，憑借其卓越的性能和靈活的控制方式，為LED照明控制領域帶來了革命性的變革。隨著LED技術的不斷發展和普及，DMX512AW芯片的應用前景將更加廣闊。
