LED景觀照明燈是現代城市照明中常見的一種燈具。為了保證LED景觀照明燈的正常工作，需要設計合適的驅動電路。LED景觀照明燈的驅動電路可以采用串聯、并聯或恒流的方式來設計。

首先，串聯驅動電路是指將多個LED燈串聯在一起，然后接入電源進行驅動。這種驅動方式適合于電壓比較高的情況下，可以提高LED的亮度和工作效率。但是，串聯驅動電路中如果有一個LED燈損壞，會導致整個串聯電路無法工作。

其次，并聯驅動電路是指將多個LED燈并聯在一起，然后接入電源進行驅動。這種驅動方式適合于電壓比較低的情況下，能夠提高LED的穩定性和可靠性。并聯驅動電路中如果有一個LED燈損壞，其他LED燈仍然可以正常工作。

恒流驅動電路是指采用恒流源來驅動LED燈，確保LED的工作電流恒定不變。這種驅動方式適合于LED的穩定工作和延長壽命。恒流驅動電路可以同時應用于串聯或者并聯的LED燈，以保證LED的安全穩定工作。

LED景觀照明燈的驅動電路可以根據實際需求選擇串聯、并聯或恒流的方式來設計，以確保LED燈的正常工作和長期穩定運行。希望未來LED景觀照明燈的設計能夠更加智能、節能和環保。

明微電子推出了LED景觀照明燈驅動電路串聯、并聯和恒流三個系列的驅動芯片。分別是一款3通道和4通道單線并聯SM16703P和SM16511，以及一款高精度恒流大功率LED恒流驅動控制芯片SM15633EK。

針對不同的應用領域和客戶需求，明微電子相繼推出并形成了串聯、并聯和恒流三個系列的LED景觀照明驅動芯片，下面對三個系列產品進行簡單的概述。
一、串聯系列
　　串聯系列芯片級聯采用信號串聯方式，單線傳輸采用歸零碼和DMX512協議，雙線傳輸采用類IIC協議，級聯個數可達1024pcs.

DMX512串聯系列選型表

　　主打產品1:串聯芯片SM16703P
　　SM16703P是一款3通道單線串聯LED景觀裝飾驅動芯片，采用單極性歸零碼通信協議，每一輸出通道皆可輸出256級可調灰度。芯片內部集成電源穩壓電路，信號解碼模塊，數據緩存器，內置恒流電路，輸出驅動采用專利SPWM技術，以及內置RC振蕩器。

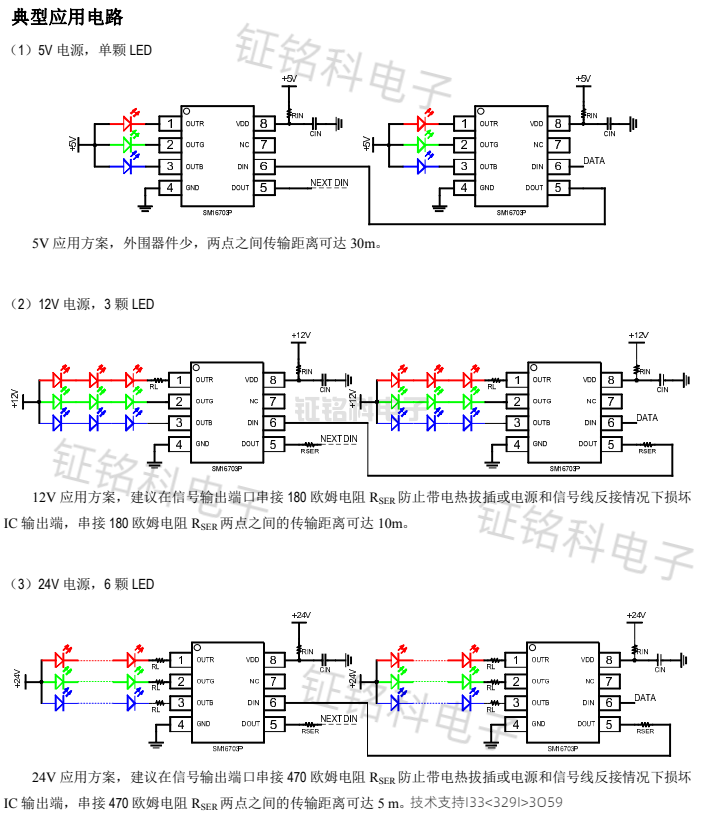

SM16703P三色調光應用電路示意路

　　SM16703P主要應用于室內LED裝飾照明，建筑LED外觀、情景照明，洗墻燈，窗簾燈，窗簾屏，穿孔字，護欄管等。
二、并聯系列
　　并聯系列芯片級聯采用信號并聯方式，信號傳輸采用DM512協議，支持自動寫碼，內置EEPROM，級聯個數可達1024pcs.

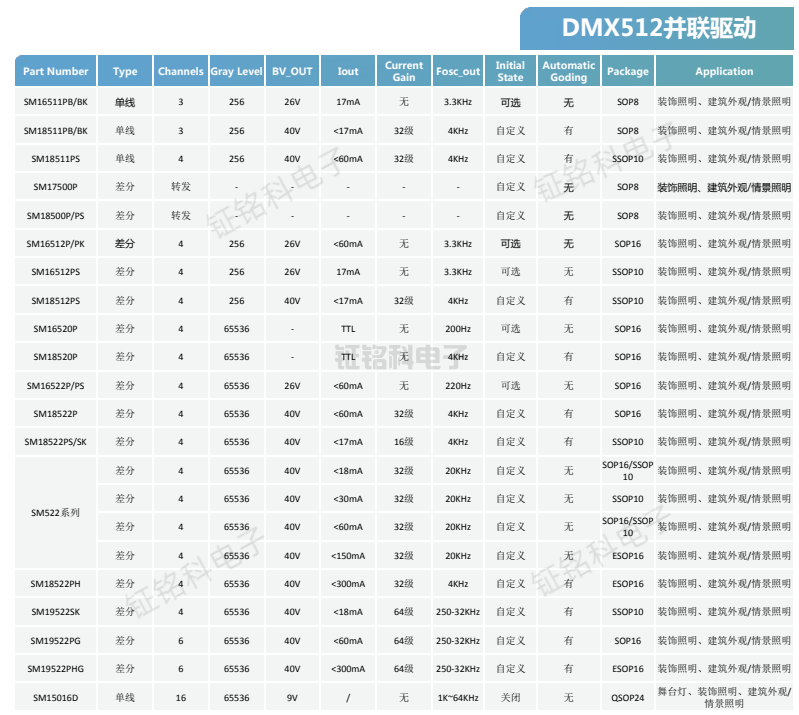

DMX512并聯系列選型表

　　主打產品2:并聯芯片SM16511
　　SM16511是一款4通道單線并聯LED景觀裝飾驅動芯片，具有1/3/4通道選擇功能，兼容并擴展DMX512（1990）信號協議。芯片內部集成電源穩壓電路，時基電路，信號解碼模塊，數據緩存器，內置振蕩器；四通道恒流驅動器的輸出電流輸出可調，默認輸出17mA且每一輸出通道皆可輸出256級可調灰度。輸出驅動采用專利SPWM技術，支持輸出端極性反轉。數據總線一次性自動寫地址，支持寫地址后在線退出，無需重新上電。內置EEPROM儲存地址。

SM16511四通道應用電路示意圖

　　SM16511主要應用于室內LED裝飾照明，建筑LED外觀、情景照明，洗墻燈，窗簾燈，窗簾屏，穿孔字，護欄管等。
三、恒流系列
　　恒流系列芯片采用低功耗恒流驅動技術，端口電壓滿足0.4V可恒流開啟，OUT端口輸出電流不隨端口電壓提高而變化。

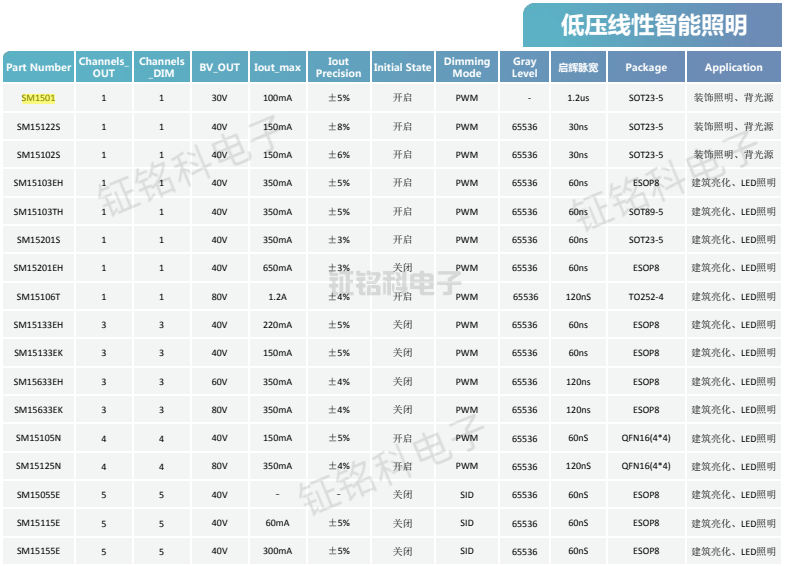

恒流系列選型表

　　主打產品3:恒流芯片SM15633EK，主要應用于室內LED裝飾照明，建筑LED外觀、情景照明，廣告招牌，珠寶裝飾照明。

SM15633EK 是三通道 LED恒流驅動控制芯片，使用本司專利的恒流控制技術，可實現低電壓恒流開啟且輸出電流精度高。芯片內置 OUT 端口高壓驅動模塊、PWM 調光

模塊、過溫保護模塊、恒流驅動模塊。輸出電流由外接 REXT電阻可設置為 20mA~350mA。SM15633EK 可通過 DIM1/2/3 端口輸入 PWM 信號分別實現 OUT1/2/3 端口調光。芯片內置過溫保護模塊，當內部溫度達到過溫保護點時降低輸出電流，提升系統工作可靠性。

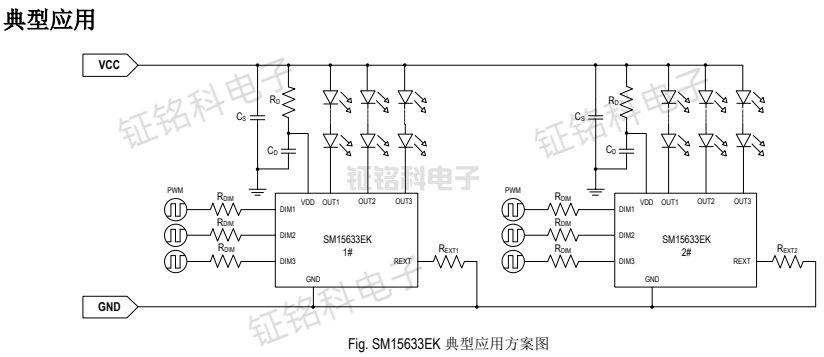

SM15633EK典型應用方案圖

上圖中，VCC 是外部輸入電源，CS是電源濾波電容，CD是芯片濾波電容，OUT1/2/3 端口負載的 LED 數量 N 由VCC 電壓決定，RD是芯片 VDD 端口的限流電阻，REXT1和 REXT2電阻分別用于設置 1#和 2#芯片輸出電流值，RDIM 電阻為 DIM1/2/3 端口保護電阻，PWM 信號通過 RDIM 電阻輸入，經過 DIM 端口以實現調光功能。電源濾波電容 CS 用于降低電源波動，電容值可根據實際應用的負載情況選擇 4.7~ 470uF，芯片濾波電容 CD取值 100nF。

芯片工作電壓 DD DVDD ? VCC - I ? R ，其中 IDD 是芯片靜態電流，RD 阻值必須保證 VDD≥3V。RD 電阻越大，系統功耗越低，但系統抗干擾能力弱；RD電阻越小，系統功耗越大，工作溫度較高，設計時需根據系統應用環境合理選擇電阻 RD。不同的輸入電源電壓 VCC，限流電阻 RD 的設計參考值如下表：

當 DIM1/2/3 端口懸空時，芯片無調光功能，即輸出電流占空比 0%。

當 DIM1/2/3 端口輸入 PWM 信號時，端口保護電阻 RDIM 一般取值 510Ω。
