LED恒流驅動芯片：PWM智能調光芯片的工作原理和技術要求

作者：zmkdz 發布時間：2023-10-24 14:18:13 瀏覽量：

LED恒流驅動芯片是一種廣泛應用于LED燈具中的電子元件，它能夠提供恒定的電流來保證LED的穩定亮度和壽命。在現代照明領域中，PWM智能調光芯片已經成為了一種重要的技術，本文將介紹LED恒流驅動芯片的工作原理和技術要求。

首先，讓我們了解一下LED恒流驅動芯片的工作原理。LED恒流驅動芯片主要由電源驅動電路、控制電路和輸出電流恒流控制電路三部分組成。當電源端輸入直流電壓時，電源驅動電路將其轉換為適合LED驅動的低壓直流電源，然后通過控制電路對輸出電流進行精確調節，以保證LED的亮度穩定。同時，通過PWM（脈沖寬度調制）技術，調節控制電路中的開啟與關閉周期，實現對LED燈具的智能調光功能。

LED恒流驅動芯片具有一定的技術要求。首先，它需要具備高精度的電流控制能力，以確保LED的亮度穩定性。其次，芯片應具備高效節能的特性，減少功耗和熱量產生，提高LED燈具的壽命。此外，芯片還需具備電壓轉換能力，以適應不同電源輸入。同時，為了滿足市場對智能調光的要求，芯片需要具備高速響應性、可編程性和穩定可靠的特點。

在應用中，PWM智能調光芯片可以實現多種照明效果。通過調節PWM信號的占空比，可以輕松實現燈光的亮度調節，從而滿足不同環境下的照明需求。例如，在白天，可以將LED燈具調節到最大亮度以提供充足的照明；而在夜間，可以將其調節至較低亮度，以節約能源并為用戶創造一個舒適的視覺環境。

總結起來，LED恒流驅動芯片是一種重要的LED驅動元件，它通過精確控制LED的輸出電流來保證亮度的穩定性，并通過PWM智能調光技術實現對LED燈具的智能調節。其技術要求包括高精度的電流控制能力、高效節能、電壓轉換能力、高速響應性、可編程性和穩定可靠性等。通過應用PWM調光技術，可以滿足不同環境下的照明需求，提高LED照明效果的靈活性和舒適性。

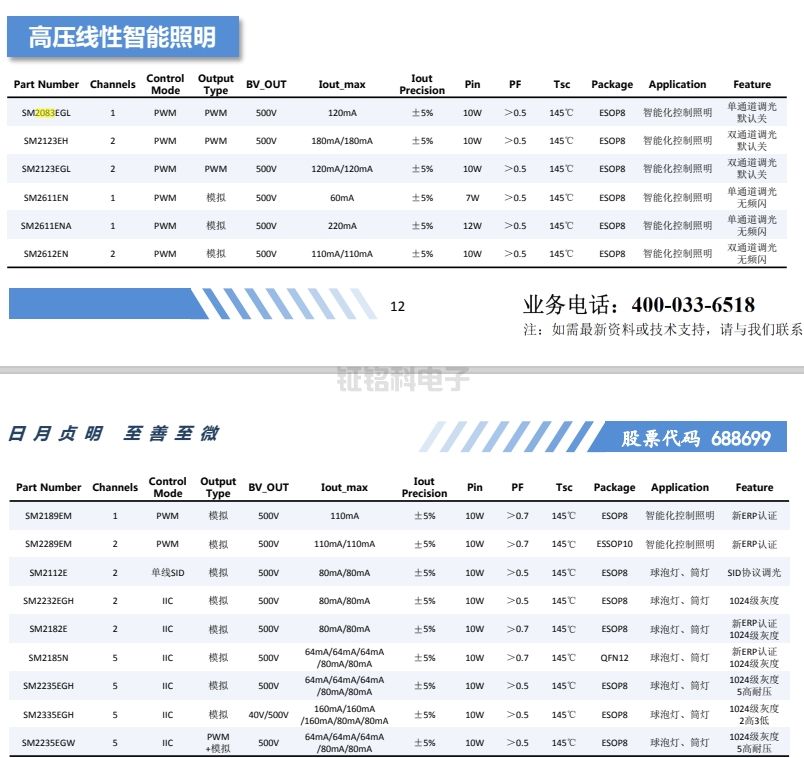

SM2083EGL明微PWM智能調光芯片系列型號及參數，請參考下表：


其中SM2083EGL是一款單通道可調光LED線性恒流控制芯片，芯片使用本司專利的恒流設定和控制技術，輸出電流由外接 Rext 電阻設置，最大電流可達 100mA，且輸出電流不隨芯片 OUT 端口電壓而變化。芯片可通過 DIM 端口實現 PWM 調光功能，系統結構簡單，外圍元件極少，方案成本低。
