開關電源高性能低待機功耗的原邊反饋控制ICSM7205替換芯朋微
SM7205 是應用于離線式小功率 AC/DC 開關電源的高性能低待機功耗的原邊反饋控制
功率開關，內部集成了高壓 730V 的功率 MOS，在全電壓輸入范圍內實現高精度恒壓輸
出， 精度小于±5% ， 待機功耗小于
30mW@230Vac，無需環路補償，可使系統節省光耦和 TL431 等元件，降低成本，并且
提供了準諧振以及抖頻功能以改善系統的 EMI 特性，同時滿足六級能效。
芯片內部集成了逐周期峰值電流限制，過流保護、VDD 欠壓保護、VDD 過壓保護等功能
，以提高系統的可靠性。
原邊反饋控制ICSM7205待機功耗<30mW@230Vac
無需環路補償
內置可編程的線網電壓檢測功能
內置前沿消隱電路（LEB）
內置準諧振
內置±7%抖頻
內置 730V 高壓功率 MOS
滿足六級能效
具有過流保護、過載保護
VDD 過壓保護等多種保護

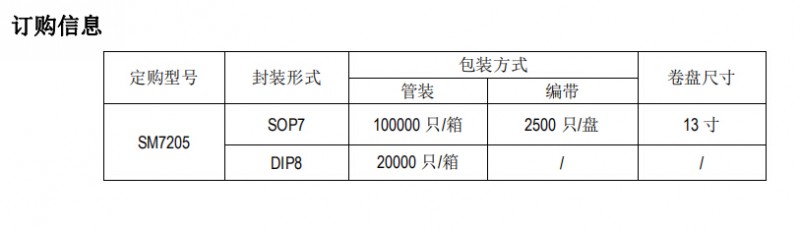

封裝形式：SOP7、DIP8

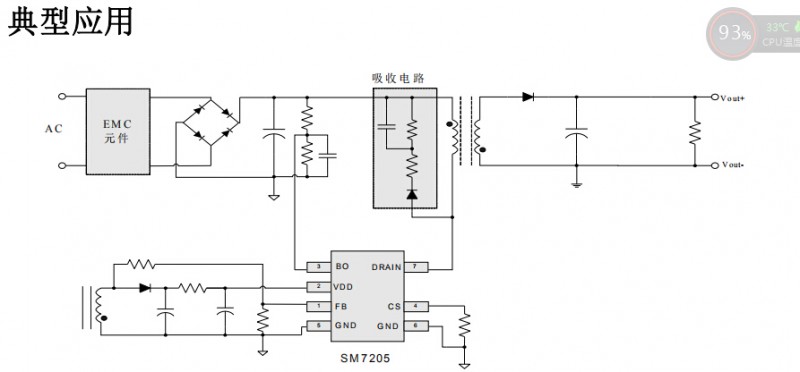

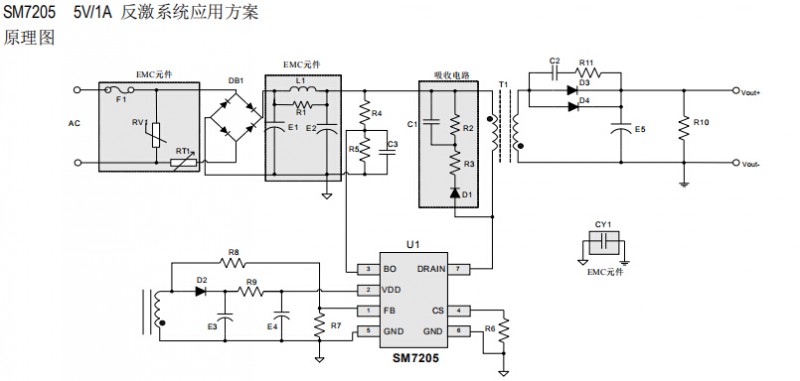

原邊反饋控制ICSM7205應用領域
DVD、DVB、適配器
打印機電源
手機/無繩電話、PAD、數碼相機、MP3 等產品的充電器、適配器
小功率電源適配器
電腦、電視等產品的輔助電源或待機電源

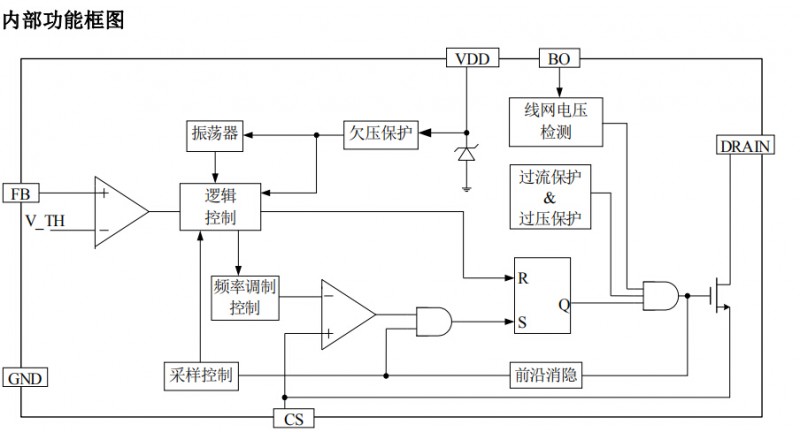

原邊反饋控制ICSM7205功能表述
SM7205 是一款高效率超低待機功耗內置高壓 730V 功率 MOS 的恒壓原邊控制開關。
它采用變頻控制方式來調節輸出電壓。該芯片內部包括一個振蕩器、反饋電路、頻率調
制、電流限流電路、前沿消隱功能以及用于恒壓控制的邏輯控制電路。
?恒壓工作方式
控制器通過變頻來調節反饋引腳電壓，使其維持在 VFB 的水平。在高壓開關關斷
2.5us 后，對反饋引腳電壓進行采樣。輕載條件下，還會降低電流限流點，從而降低變
壓器磁通密度。
原邊反饋控制ICSM7205自動重啟動和開環保護
一旦出現故障，例如在輸出短路或開環情況下，SM7205 芯片會進入相應的保護模式，
具體情況如下所述。如果反饋引腳電壓在反激期間降低到 VFB 以下，反饋引腳在采樣
延遲時間超過 50 ms 之前， 轉換器進入自動重啟模式， 此時功率 MOS 被禁止 1 秒
。自動重啟動電路對功率 MOSFET 進行交替使能和關閉，直到故障排除為止。
?
原邊反饋控制ICSM7205電流限流點
原邊反饋控制ICSM7205電流限流電路檢測功率 MOS 的電流。當電流超過內部閾值
(ILIMIT)時，在該周期剩余階段會關斷功率 MOS。在功率 MOS 開啟后，前沿消隱電路
會將電流限流比較器抑制片刻(tLEB)。通過設置前沿消隱時間，可以防止由電容及整流
管反向恢復時間產生的電流尖峰引起導通的 MOS 提前誤關斷。
?恒壓原理
邏輯控制器調節反饋引腳電壓，使其維持在VFB的水平。在高壓開關關斷延時一段時間
后，對反饋引腳電壓進行采樣。輕載條件下，還會降低電流限流點，從而降低變壓器磁
通密度。系統的恒壓輸出公式如下：

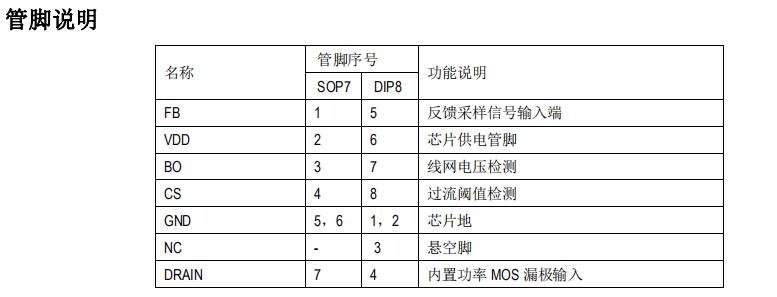

原邊反饋控制ICSM7205的 5、6 腳需要鋪銅散熱（如果是雙面板，頂層與底層均需要鋪
銅），可采用網格狀或線性漏銅，以降低芯片的溫度及提高系統的性能。
DRAIN 腳布線時到變壓器的環路距離盡量短，環路面積要小，不能采用大面積鋪銅。
VDD 電容的地要靠近芯片的地。
FB 分壓電阻的地要靠近芯片的地。
Y 電容要單點接地（從輸入電解電容直接接一條線）。
初次級的安規距離要大于 6mm，不足 6mm 需要開槽處理。
