三段開關調光調色溫恒流icSM2213EM無頻閃應用替換長運通
開關調光調色溫恒流icSM2213EM應用領域
?LED 恒流驅動
?T5/T8 系列 LED 日光燈管
?LED 球泡燈，LED 吸頂燈
概述
開關調光調色溫恒流icSM2213EM 是一款可 3 段調節亮度/色溫的 LED 線性恒流控制
芯片。適用于 200Vac~240Vac 或 110Vac~130Vac 輸入電壓。
當 SM2213EM 在 3 段調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流

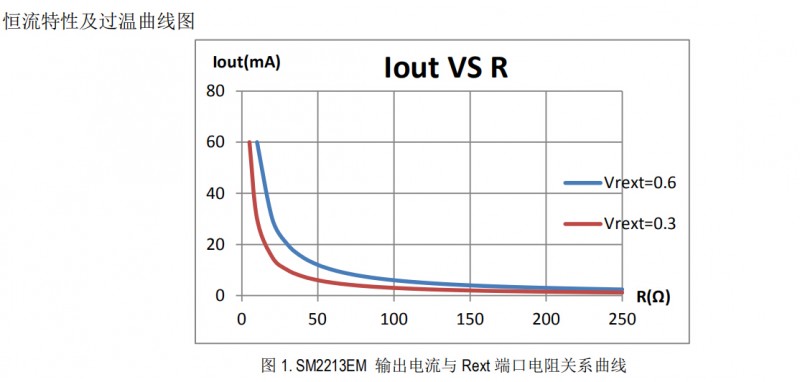

的大小，從而改變 LED 燈的亮度，調節亮度比例可以通過外接 REXT 電阻進行調整。
當 SM2213EM 在 3 段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路輸出
端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，調節外
接 REXT 電阻可對輸出功率進行調節。
三段高PF無頻閃開關調光調色溫恒流icSM2213EM
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損
壞。在極限參數范圍內工作，器件功能正常， 但并不完全保證滿足個別性能指標。
注 2：RθJA 在 TA=25°C 自然對流下根據 JEDEC JESD51 熱測量標準在單層導熱試
驗板上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決定
的。最大允許功耗為 PD = (TJMAX-TA)/ RθJA 或是極限范圍給出的數值中比較低的
那個值。

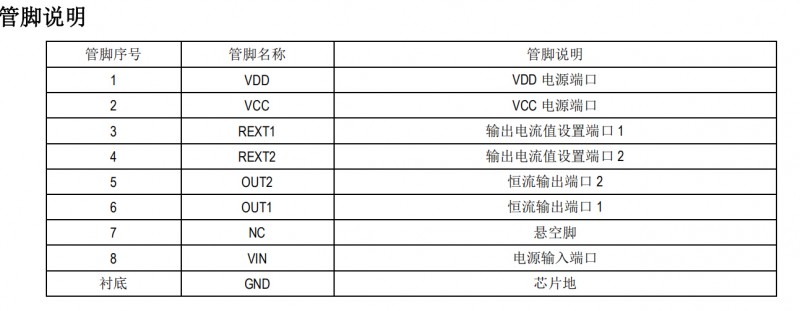

開關調光調色溫恒流icSM2213EM規格：
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的
直流和交流電參數。對于未給定上下限值的參數，該規范不予保證其精度，但其典型值
合理反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證
。注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。
開關調光調色溫恒流icSM2213EM是一款可分段調光/調色溫的 LED 線性恒流控制芯片。
當 SM2213EM 在分段調節亮度應用中，可根據開啟關閉電源開關，依次改變輸出電流的
大小，從而改變 LED 燈的亮度，可通過外接 REXT 電阻進行調整，從而改變燈的亮度
比例。當 SM2213EM 在分段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路
輸出端口開關狀態，實現兩路不同顏色 LED 燈的交替亮滅以實現調節色溫的目的，可
通過調節外接 REXT 電阻可對系統輸出功率進行調節。
開關調光調色溫恒流icSM2213EM使用了本司專利的恒流控制技術

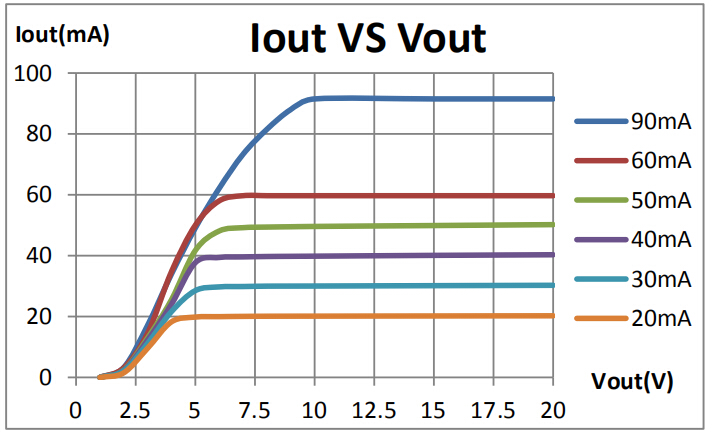

a)OUT1、OUT2 端口輸出電流外置可調，最大電流可達 100mA
b)芯片間輸出電流偏差<±4%
?輸入電壓：120Vac/220Vac
?高 PF 方案，PF>0.9
?無頻閃方案，PF>0.5
?可實現 3 段調節亮度，調節比例可外部設置
?調光比例：X%--100%--50%或100%--X%--50%
?可實現 3 段調節色溫，輸出功率可外部設置
?調色狀態：A--B--0.5A+0.5B
?支持快速開關切換
?具有過溫調節功能
?封裝形式：ESOP8
系統開關切換和復位時間描述
開關調光調色溫恒流icSM2213EM系統方案的開關切換時間由芯片 VDD 端口控制，電容
取值大小與切換時間關系曲線如下圖 4，建議取值 1uF，電容耐壓值 16V。

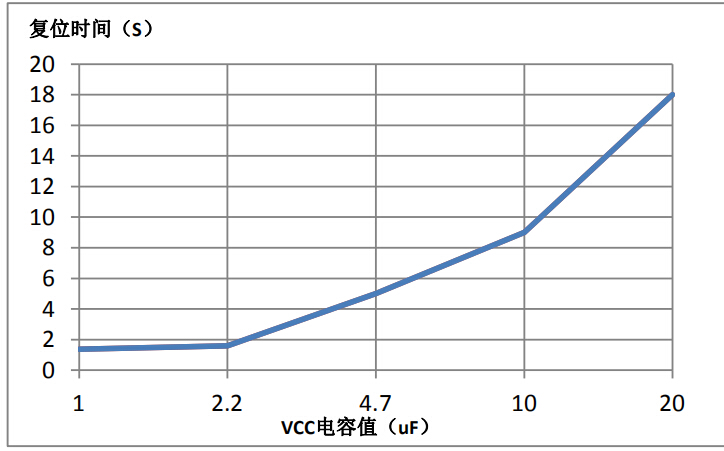

SM2213EM 系統方案的復位時間由芯片 VCC 端口控制，電容取值大小與復位時間關系曲
線如下圖 5，建議取值
4.7uF，電容耐壓值 16V。

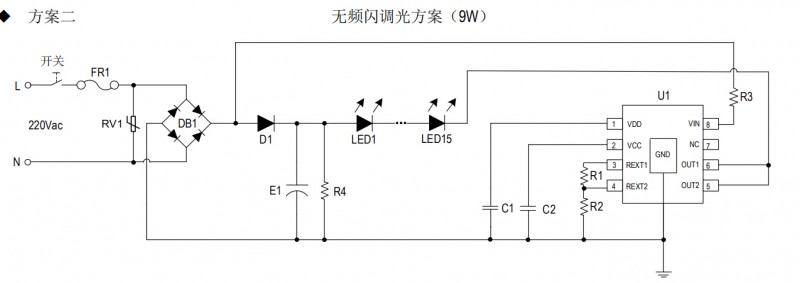

開關調光調色溫恒流icSM2213EM應用說明：當 0.5s<開關周期<3s 時，
開關第一次開啟時，OUT1 端口開啟，輸出平均電流 IOUT1=30mA； 開關第二次開啟時
，OUT2 端口開啟，輸出平均電流 IOUT2=30mA；
開關第三次開啟時，OUT1 和 OUT2 端口開啟，輸出平均電流 IOUT1=IOUT2=15mA，輸
出總電流為 30mA； 當開關周期>3s（VCC 電容設置），恢復初始狀態，輸出平均電流
IOUT1=30mA。
調色順序為 6500K → 2700K → 4000K（OUT2 端口燈串為 2700K 色溫，OUT1 端口
燈串為 6500K 色溫）。
開關調光調色溫恒流icSM2213EM 芯片內部有溫度補償電路，為避免芯片溫度高引起掉
電流現象，系統需有良好的散熱處理，確保
SM2213EM 芯片工作在合理的溫度范圍，常見散熱措施如下：
1）系統采用鋁基板；
2）增大 SM2213EM 襯底的覆銅面積；
3）增大整個燈具的散熱底座；
SM2213EM 支持芯片并聯應用方案。若系統輸出功率過大導致芯片溫度高時，可以采用
多顆 SM2213EM 芯片并聯使用。

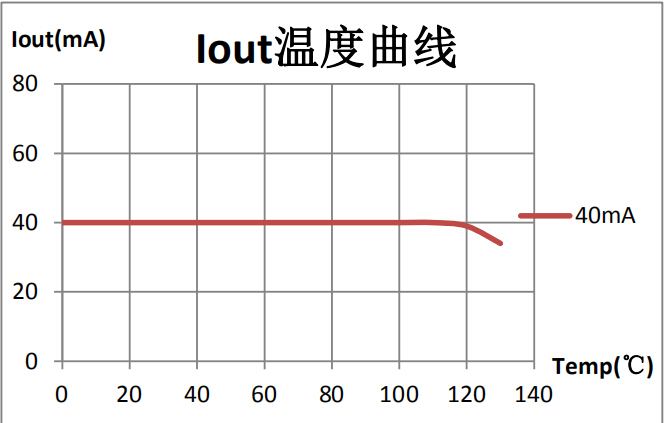

?過溫調節功能
當 LED 燈具內部溫度過高，會引起 LED 燈出現嚴重的光衰，降低 LED 使用壽命。
SM2213EM 集成了溫度補償功能，當芯片內部達到 145oC 過溫點時，芯片將會自動減小
輸出電流，以降低燈具內部溫度，提高系統可靠性。
