最低成本低壓線性恒流ic模組線性方案SM15121T應用
低壓恒流驅動SM15121T是輸出電流可調、高性價比的單通道LED恒流驅動芯片，具有寬電
源電壓范圍輸入、低閾值電壓開啟特點。解決因電源電壓衰減造成的LED燈帶亮度不一致問

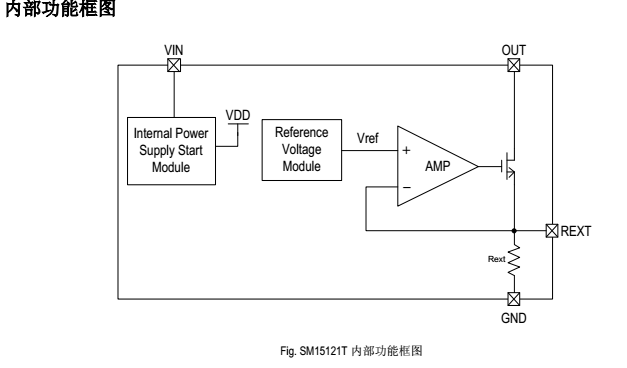

題。SM15121T內置內部電源啟動模塊、電壓基準模塊、輸出電
流設置和驅動模塊。
低壓SM15121T內置內部電源啟動模塊、電壓基準模塊、輸出電流設置和驅動模塊。
SM15121T輸出電流默認18mA、也可通過外置REXT電阻調至18~108mA。芯片輸出電流精度
高、且恒流值不隨OUT端口電壓波動而變化。同時芯片輸出電流具有負溫度特性，來保護
LED不受極端電壓和電流的熱控制，提高實際應用的可靠性。

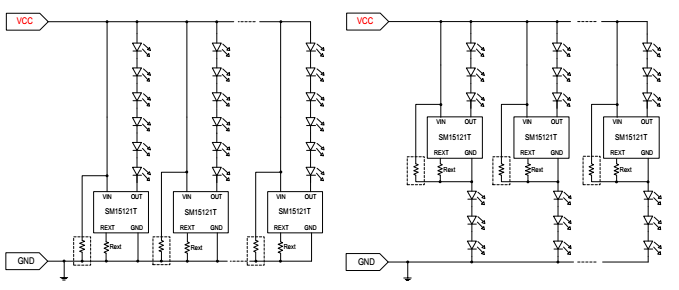

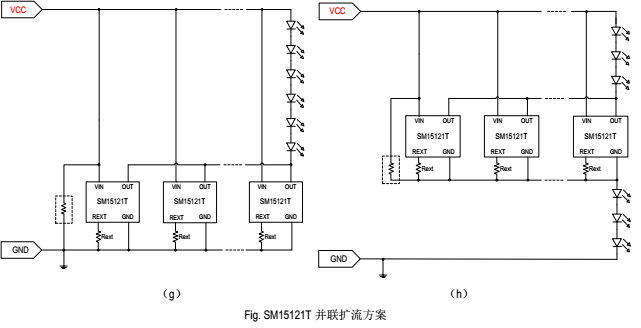

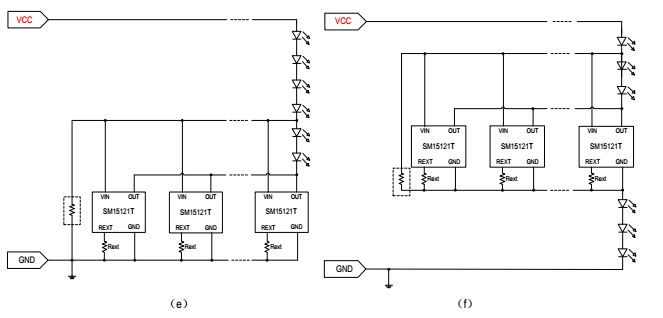

SM15121T是一款即插即亮的產品，外圍極為簡單、可做級聯應用、擴流應用及并聯應用，
應用極為靈活。
低壓恒流驅動芯片SM15121T:特點
輸入電源電壓：2~40Vdc
輸出電流范圍：
REXT 懸空，IOUT=18mA；
REXT 外接電阻，IOUT=18~108mA 可調
OUT 端口耐壓：40V
輸出電流精度：± 5%
REXT 電阻外置，電流可調
恒流拐點電壓低：
20mA@VOUT_S=0.40V，VIN=5.0V；
40mA@VOUT_S=0.50V，VIN=5.0V；
60mA@VOUT_S=0.60V，VIN=5.0V；
108mA@VOUT_S=0.85V，VIN=5.0V；
輸出電流負溫度特性
線路簡單、應用靈活，成本低

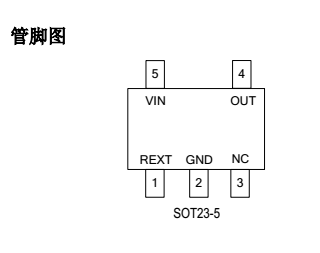

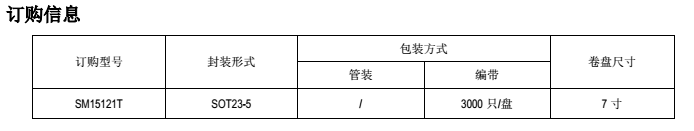

封裝形式：SOT23-5
低壓恒流驅動icSM15121T應用領域
模組、軟燈帶
室內外裝飾、汽車裝飾
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該工作范圍，芯片有可能損壞
。在極限參數范圍內工作，器件功能正常，
但并不完全保證滿足個別性能指標。
注 2：RθJA在 TA=25°C自然對流下根據 JEDEC JESD51熱測量標準在單層導熱試驗板
上測量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA和環境溫度 TA所決定的
。最大允許功耗為 PD = (TJMAX-TA)/ RθJA或是極限范
圍給出的數值中比較低的那個值。
注 4：電氣工作參數定義了器件在工作范圍內并且在保證特定性能指標的測試條件下的直
流和交流電參數。對于未給定上下限值的參
數，該規范不予保證其精度，但其典型值合理反映了器件性能。
注 5：規格書的最小、最大參數范圍由測試保證，典型值由設計、測試或統計分析保證。
SM15121T可實現低電壓恒流開啟且輸出電流精度高，芯片間輸出電流偏差小于±5%；
2）如下圖所示，達到恒流拐點后，輸出電流受 OUT端口電壓 VOUT
影響極小。
