鉦銘科恒流調光icSM2082ED投光燈最新應用方案替換CYT3000AB
高壓線性恒流ic SM2082ED可以精準的控制電流輸出值在5mA~60mA之間不變。光效能高，
照明度高。
芯片間輸出電流偏差小于±4%
輸入 AC 電壓：120V / 220V
支持可控硅調光應用電路

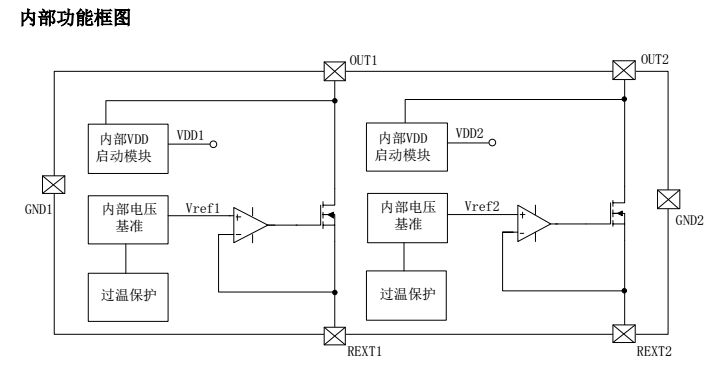

高壓線性恒流IC，SM2082ED 是單通道 LED 恒流驅動控制芯片，SM2082ED使用了鉦銘科
電子擁有生產專利的恒流控制技術，高壓線性恒流ICSM2082ED 輸出電流由外接 Rext 電
阻設置為5mA~60mA，且SM2082ED輸出電流不隨芯片 OUT 端口電壓而變化，恒流性能比較
好。并且高壓線性恒流IC SM2082ED系統構造比較簡單，設計方案簡單，SM2082ED高壓線
性方案成本低。

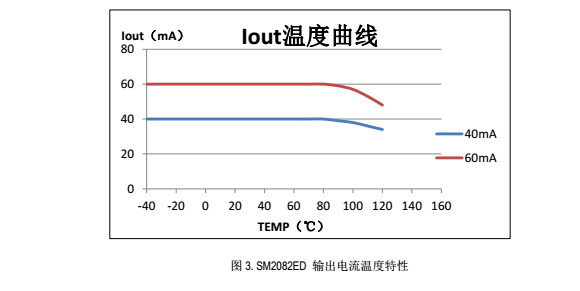

高壓線性恒流IC SM2082ED最大的特色功能就是具有過熱保護功能
單顆SM2082ED芯片可做 12W 系統方案
封裝形式：ESOP8
注：表貼產品焊接最高峰值溫度不能超過 260℃，溫度曲線依據 J-STD-020 標準、參考
工廠實際和錫膏商建議由工廠自行設定。

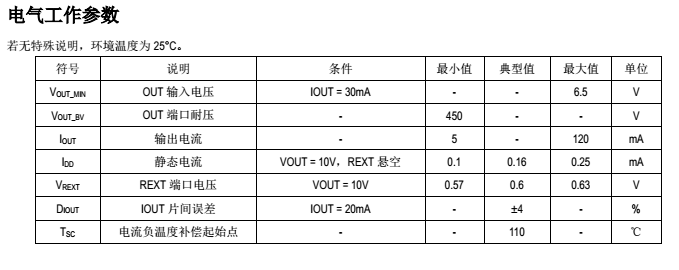

若無特殊說明，環境溫度為 25°C。

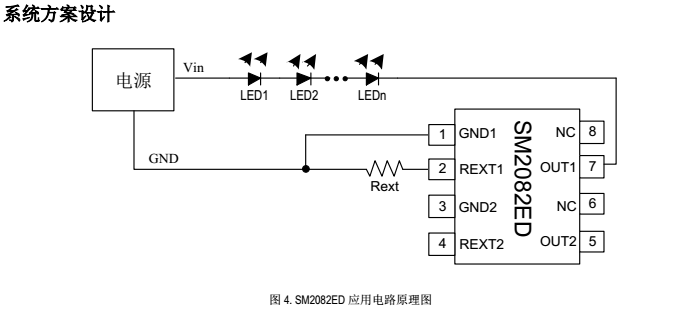

高壓線性恒流ic SM2082ED其中 Vin 是系統輸入電源電壓，VLED 是單個 LED 工作電壓
降，ILED 是 LED 導通電流。可看出系統串聯的 LED
數量 n 越大，系統工作效率越高。
系統設計過程中，需根據應用環境調整 SM2082ED 的 OUT 端口工作電壓，優化 η 值。
高壓線性恒流ic SM2082ED恒流曲線可看出常溫下 OUT 端口最低電壓 VOUT_MIN：IOUT
= 20mA，VOUT_MIN = 4.1V； IOUT = 30mA，VOUT_MIN = 4.6V；IOUT = 40mA，
VOUT_MIN = 5.0V；
根據 LED 燈的并接組數和 LED 燈工作電流選擇并聯芯片數量，圖中 Rext1~RextN 的電
阻值可設置相同或者不同。
在高壓線性IC SM2082ED芯片并聯應用中，Rext 電阻取值不同時，整個系統的恒流開啟電
壓為并聯 SM2082ED 中的最大開啟電壓。
高壓線性恒流IC SM2082ED的應用領域：
T5/T8 系列 LED 日光燈管
LED 路燈照明應用
LED 球泡燈，LED 吸頂燈
SM2082ED這款高壓線性恒流IC，應用領域還是挺廣泛的。
單顆芯片應用說明
圖 5 是 SM2082ED 交流電源應用方案電路圖，LED 燈管中的 LED 燈可用串聯、并聯或者
串、并結合連接方式； C1 是高壓瓷片電容，用于降低 Vin 電壓值；C2 是電解電容，用
于降低 Vin 電壓紋波；Rext 電阻用于設置
有需要聯系訂購想要更詳細了解高壓線性恒流IC， SM2082ed的信息的，請聯系鉦銘科電
子4000336518，或者聯系13802567304林先生。
根據 LED 燈的并接組數和 LED 燈工作電流選擇并聯芯片數量，圖中 Rext1~RextN 的電
阻值可設置相同或者不同。
在芯片并聯應用中，Rext 電阻取值不同時，整個系統的恒流開啟電壓為并聯 SM2082ED
中的最大開啟電壓
瓷片電容 C1 的容值由 AC 源電壓和 LED 燈管中串接的 LED 數量 n 決定，一般可取
0uF ~ 4.7uF。當 LED 燈數量串聯的足夠多時不需要使用 C1 電容。
電解電容 C2 值越大，電壓 Vin 紋波越小，SM2082ED OUT 端口電壓紋波越小。C2 值根
據 LED 燈管總工作電流而定：電流越大，C2 容值越大，一般取值
4.7uF/400V~22uF/400V
高壓線性恒流ic SM2082ED可根據不同應用環境接在系統 GND 端口、LED 燈中間或者
LED 燈之前。
1． LED 燈串電壓建議控制在 250V 到 270V 之間，系統工作最優化。
2． 通過改變 R1，R2 電阻值，調整輸出工作電流值。
3． R3 為系統放電電阻，建議 510K 到 1M 之間。
4． C2 電容為抗干擾器件，建議使用。

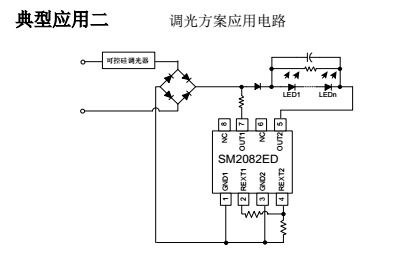

高壓線性恒流ic SM2082ED可控硅調光方案
LED 燈串電壓建議控制在 110V 到 120V 之間，系統工作最優化。
2． 通過改變 R1 電阻值，調整輸出工作電流值，改變 R2 電阻值，調整泄放電流值。
3． R3 為功率電阻，用于降低 U2 SM2082ED 的功耗，R3 功耗控制在 1W 內。
4． R4 為系統放電電阻，建議 300K 到 510K 之間。
