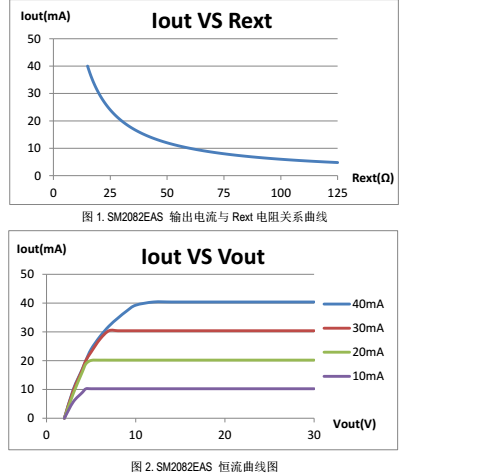

高壓線性恒流icSM2082EAS 是一款單通道 LED 線性恒流操控芯片，芯片運用本司專利的恒流設定和操控技能，輸出電流由外接 Rext 電阻設置，最大電流可達 40mA，且輸出電流不隨芯片 OUT 端口電壓而改變，具有較好的恒流功用。體系結構簡略，外圍元件很少，計劃成本低。芯片具有過溫調理功用，當芯片溫度達到過溫調理點時，輸出電流逐漸下降，起到維護 IC 的功用，進步運用可靠性。
高壓線性恒流icSM2082EAS產品應用主要注意事項：

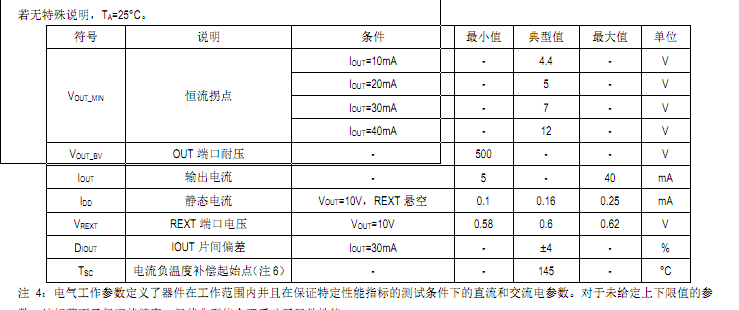

注 4：電氣作業參數定義了器材在作業規模內并且在確保特定功用指標的測驗條件下的直流和交流電參數。關于未給定上下限值的參數，該規范不予確保其精度，但其典型值合理反映了器材功用。
注 5：規格書的最小、最大參數規模由測驗確保，典型值由規劃、測驗或統計分析確保。注 6：電流負溫度補償起始點為芯片內部設定溫度 145°C。
高壓線性恒流icSM2082EAS產品應用主要注意事項2：
注 1：最大輸出功率受限于芯片結溫，最大極限值是指超出該作業規模，芯片有可能損壞。在極限參數規模內容作業，器材功用正常， 但并不完全確保滿意個別功用指標。
注 2：RθJA 在 TA=25°C 自然對流下依據 JEDEC JESD51 熱丈量規范在單層導熱試驗板上丈量。
注 3：溫度升高最大功耗一定會減小，這也是由 TJMAX，RθJA 和環境溫度 TA 所決議的。最大答應功耗為 PD = (TJMAX-TA)/ RθJA 或是極限規模給出的數值中比較低的那個值。
高壓線性恒流icSM2082EAS功用特色:
本司專利的恒流操控技能
OUT 端口輸出電流外置可調，最大電流可達 40mA
芯片間輸出電流誤差<± 4%
輸入電壓：120Vac/220Vac
支撐可控硅調光運用電路
具有過溫調理功用
芯片可與 LED 共用 PCB 板
線路簡略、成本低價

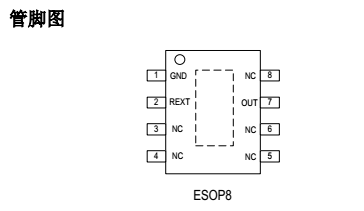

封裝方式：ESOP8
運用領域
燈絲燈
LED 球泡燈，筒燈等
其它 LED 照明運用
SM2082EAS 芯片內部有溫度補償電路，為防止芯片溫度高引起掉電流現象，體系需有良好的散熱處理，確保
SM2082EAS 芯片作業在合理的溫度規模，常見散熱辦法如下：
1）體系選用鋁基板；
2）增大 SM2082EAS GND 鋪銅面積；
3）增大整個燈具的散熱底座；
SM2082EAS 支撐芯片并聯運用計劃。若體系輸出功率過大導致芯片溫度高時，可以選用多顆 SM2082EAS 芯片并聯運用。
