在 LED 顯示屏的應用中，LED 開路 “十字架” 問題一直是影響顯示效果和可靠性的關鍵因素。SM16389F 作為一款采用 SM-PWM 協議的高刷LED恒流驅動芯片，憑借其獨特的設計和豐富的功能，為這一問題提供了有效的解決方案。

一、SM16389F 芯片特性

（一）強大的存儲與顯示支持

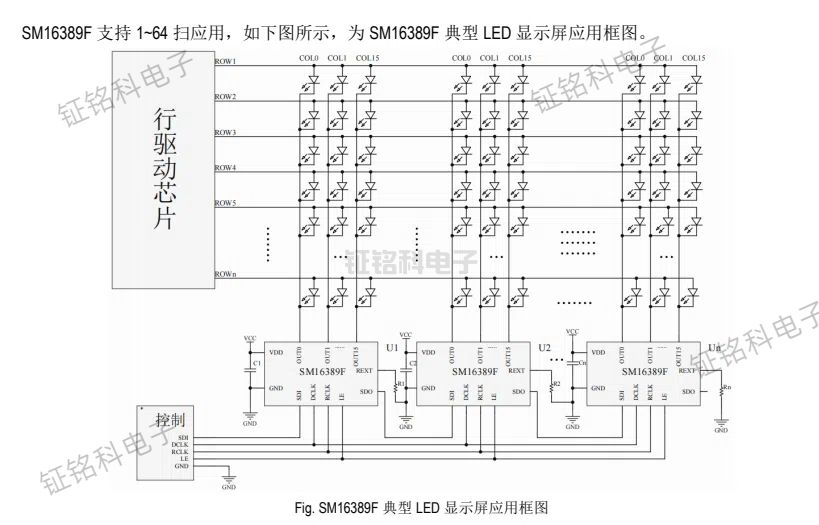

SM16389F 內置 32K 的 SRAM 存儲器，這一特性使其能夠支持 1 - 64 掃 LED 顯示屏整幀數據的存儲及顯示。無論是小型的室內顯示屏，還是大型的戶外廣告屏，都能輕松應對，確保數據的穩定傳輸和顯示的流暢性。

（二）卓越的灰階控制與抗干擾能力

芯片實現了 16bit 灰階控制，通過內置灰階時鐘，有效降低了 EMI 干擾，顯著提高了畫面對比度。在顯示復雜圖像和視頻時，能夠呈現出更加細膩、逼真的色彩過渡，為用戶帶來清晰、舒適的視覺體驗。

（三）智慧節能功能

SM16389F 內置智慧節能功能，它能夠根據顯示畫面的內容自動調節芯片內部功耗。當顯示畫面較為簡單、亮度需求較低時，芯片會降低自身功耗，從而最大限度地提升節能效率，降低能源消耗，符合綠色環保的發展理念。

二、解決 LED 開路 “十字架” 問題的原理與機制

（一）開路檢測功能

SM16389F 內置的開路檢測功能是解決 “十字架” 問題的核心。在掃描屏中，當出現燈珠開路且該點被點亮時，通道電壓會被拉低到一定程度，通常為 0.5V 以下甚至 0V。此時，開路檢測功能會迅速偵測到這一異常情況。通過對通道電壓的實時監測和分析，芯片能夠準確判斷出 LED 燈珠是否開路。一旦檢測到開路情況，芯片會立即采取相應措施，避免因開路導致的 “十字架” 現象出現。

（二）防止隱亮機制

當燈珠開路時，通道電壓的變化會通過寄生電容影響到列寄生電容，進而導致與開路燈珠同一行的 LED 出現隱亮，這就是 “十字架” 現象的主要成因之一。SM16389F 通過內置的電路設計，對寄生電容的電荷進行有效管理。在檢測到開路情況后，芯片會調整相關電路參數，防止列寄生電容電位被拉低，從而避免了同一行其他 LED 的隱亮現象，從根本上解決了 “十字架” 問題。

（三）開、短路信息在線回傳

除了開路檢測功能外，SM16389F 還支持開、短路信息在線回傳。這一功能使得顯示屏的控制系統能夠實時獲取 LED 燈珠的狀態信息。當出現開路或短路情況時，控制系統可以迅速做出響應，例如發出警報提示維護人員進行維修，或者自動調整顯示策略，以確保顯示屏在部分燈珠出現故障的情況下仍能繼續正常工作，提高了顯示屏的可靠性和穩定性。

三、其他功能對顯示屏性能的提升

（一）解決低灰偏色、高對比耦合及跨板耦合等問題

SM16389F 端口內置多種功能，有效解決了 LED 顯示屏常見的低灰偏色、高對比耦合以及跨板耦合等問題。在低灰顯示時，能夠確保色彩的準確性和一致性，避免出現偏色現象；在高對比度畫面顯示時，減少了不同區域之間的相互干擾，保證了畫面的清晰度和層次感；對于跨板連接的顯示屏，也能有效消除因信號傳輸和電路差異導致的耦合問題，提升了整個顯示屏系統的性能。

（二）內置消影功能

芯片內置的消影功能可消除列下鬼影和文字鬼影。在顯示屏進行掃描切換時，由于行管開關的打開和關閉以及行線寄生電容上電荷的泄放需要時間，容易產生鬼影現象。SM16389F 通過優化消影電路，在換行時刻對寄生電容上的電荷進行提前泄放，有效消除了鬼影，使顯示畫面更加清晰、干凈。

（三）高精度恒流輸出

SM16389F 具有 16 通道恒流輸出，恒流輸出范圍為 0.6 - 20mA，且恒流電流偏差片內 <±1.6%，片間 <±1.6%。這種高精度的恒流輸出特性確保了每個 LED 燈珠都能獲得穩定、一致的電流驅動，避免了因電流差異導致的亮度不均勻現象，進一步提高了顯示屏的顯示質量。

（四）64 級電流增益調節

芯片內置 64 級電流增益調節功能，在進行亮度調節時不會損失灰階。用戶可以根據實際需求靈活調整顯示屏的亮度，同時保持圖像的色彩豐富度和細節表現力，滿足不同場景下的顯示需求。

四、應用領域與前景

（一）廣泛的應用領域

SM16389F 適用于多種 LED 顯示屏應用，包括但不限于室內外廣告屏、舞臺背景屏、交通誘導屏等。其出色的性能和對各種顯示問題的解決能力，使其在 LED 顯示屏市場中具有廣闊的應用前景。此外，它還可應用于 LED 照明領域，為照明產品提供穩定、高效的驅動解決方案。

（二）市場競爭力與發展趨勢

隨著 LED 顯示屏技術的不斷發展，對驅動芯片的性能要求也越來越高。SM16389F 憑借其解決 LED 開路 “十字架” 等問題的獨特優勢，以及在灰階控制、節能、抗干擾等方面的卓越表現，具有很強的市場競爭力。未來，隨著 Mini LED 顯示屏等新型顯示技術的普及，SM16389F 將迎來更多的應用機會，有望在推動 LED 顯示屏行業發展的同時，不斷拓展自身的市場份額。

綜上所述，SM16389F 高刷恒流驅動芯片通過其內置的開路檢測功能、防止隱亮機制以及開、短路信息在線回傳等特性，有效地解決了顯示屏 LED 開路 “十字架” 問題。同時，其豐富的其他功能也顯著提升了 LED 顯示屏的整體性能，在 LED 顯示屏及照明等領域具有重要的應用價值和廣闊的發展前景。
