一、SM245BC 技術基石與定位

在現代電子系統架構中，信號收發器作為數據交互的關鍵樞紐，其性能優劣直接關乎系統整體效能。SM245BC 作為一款高速 CMOS 器件，憑借獨特技術特性在信號傳輸領域占據重要地位。其引腳與低功耗肖特基 TTL（LSTTL）系列兼容，這一技術設計不僅在電氣特性上實現了無縫對接，更在電路設計層面極大降低了跨技術平臺整合的難度，為不同技術體系下的電路協同工作提供了高效解決方案。

二、核心技術特性深度剖析

（一）CMOS 工藝技術優勢

1. 功耗管理：SM245BC 基于 CMOS 工藝制造，該工藝最顯著的技術優勢在于低功耗特性。在 CMOS 電路中，靜態功耗極低，因為在穩態下，幾乎沒有直流電流流過晶體管。這一特性使得 SM245BC 在長時間運行過程中，能夠有效控制能耗，對于電池供電的移動設備或對功耗預算嚴格的系統而言，大大延長了設備續航時間，降低了系統散熱需求。

2. 集成度與性能：CMOS 工藝允許在單個芯片上集成大量的晶體管，實現高度集成化。這不僅縮小了芯片物理尺寸，還提升了信號傳輸速度與邏輯處理能力。由于內部信號傳輸路徑縮短，信號延遲降低，SM245BC 能夠滿足高速數據傳輸場景下對信號處理及時性的要求。

（二）引腳兼容性技術意義

1. 電路設計靈活性：引腳兼容 LSTTL 系列，為電路設計工程師提供了前所未有的靈活性。在復雜的混合信號系統中，不同功能模塊可能基于不同的邏輯電平標準設計。SM245BC 的引腳兼容性使得它能夠作為橋梁，在 CMOS 和 LSTTL 技術之間實現信號的平滑轉換與交互，無需額外復雜的電平轉換電路，簡化了電路設計流程，降低了設計成本。

2. 系統升級與維護便利性：對于已有的基于 LSTTL 技術的電子系統，若要升級功能或優化性能，引入 SM245BC 變得輕而易舉。工程師可以直接將其接入現有電路，利用其高速特性和其他優勢，在不改變整體電路架構的前提下，實現系統性能的顯著提升，同時也降低了系統維護的難度和成本。

（三）三態輸出與雙向收發技術原理

1. 三態輸出技術解析：SM245BC 的三態輸出功能是其核心技術亮點之一。當輸出狀態控制端 / OE 為高電平時，輸出呈現高阻態。從電路原理上講，此時輸出級晶體管處于截止狀態，輸出端與內部電路實現電氣隔離，對外界電路幾乎不產生任何影響。這種高阻態在多設備共享數據總線的場景中至關重要，它確保了在同一時刻只有被選中的設備能夠驅動總線，避免了信號沖突。當 / OE 為低電平時，數據能夠正常傳輸，芯片按照預設邏輯進行數據的收發操作。

2. 雙向收發技術原理：數據流向控制端 DIR 決定了 SM245BC 的數據傳輸方向。當 DIR 為高電平時，內部電路通過特定的邏輯控制，將 A 端口的數據傳輸至 B 端口；當 DIR 為低電平時，數據流向反轉，從 B 端口流向 A 端口。這一技術實現基于 CMOS 傳輸門和邏輯控制電路的巧妙設計，能夠快速、準確地切換數據流向，滿足不同應用場景下雙向數據交互的需求。

三、關鍵控制端技術作用

（一）/OE 控制端技術作用

1. 總線控制與隔離：在多設備共享數據總線的系統中，/OE 控制端是實現總線分時復用的關鍵。通過對各設備 / OE 端的邏輯控制，只有被授權的設備能夠將數據輸出到總線上，其他設備處于高阻態，從而避免了數據沖突。例如，在一個包含多個存儲芯片和處理器的數據傳輸系統中，處理器通過控制各存儲芯片的 / OE 端，依次與不同的存儲芯片進行數據交互，確保數據傳輸的準確性和穩定性。

2. 功耗優化與電路保護：當系統處于待機或不需要某設備輸出數據時，可以將其 / OE 端置為高電平，使設備輸出進入高阻態，減少不必要的功耗。同時，高阻態也起到了一定的電路保護作用，防止因異常信號導致設備輸出級損壞。

（二）DIR 控制端技術作用

1. 數據流向靈活控制：在不同的應用場景中，數據的流向需求差異很大。DIR 控制端能夠根據系統需求靈活調整數據流向。在數據采集系統中，傳感器數據需要從外部設備（對應 B 端口）傳輸到處理芯片（對應 A 端口）；而在數據回放系統中，則需要將存儲在芯片中的數據（對應 A 端口）傳輸到顯示設備（對應 B 端口）。DIR 控制端通過簡單的邏輯電平變化，實現了數據流向的快速切換，滿足了各種復雜應用場景的需求。

2. 系統通信協議適配：在一些遵循特定通信協議的系統中，數據的傳輸方向需要嚴格按照協議規定進行。SM245BC 的 DIR 控制端能夠與系統通信協議緊密配合，確保數據在不同設備之間按照正確的方向傳輸，保障了系統通信的可靠性和穩定性。

四、ESD 保護與封裝技術要點

（一）ESD HBM>4KV 技術意義

1. 靜電防護原理：靜電放電（ESD）是電子設備在生產、運輸和使用過程中面臨的常見問題。SM245BC 具備高達 ESD HBM>4KV 的抗靜電能力，其內部采用了特殊的 ESD 防護結構，通常由二極管、電阻和電容等元件組成的防護網絡。當靜電電荷通過引腳進入芯片時，ESD 防護網絡能夠迅速將靜電能量引導到地，避免芯片內部敏感電路受到過高電壓的沖擊。

2. 可靠性與穩定性提升：強大的抗靜電能力大大提高了 SM245BC 的可靠性和穩定性。在實際應用中，減少了因靜電導致的芯片故障和性能退化，延長了芯片的使用壽命，降低了產品售后維護成本，為電子設備的長期穩定運行提供了有力保障。

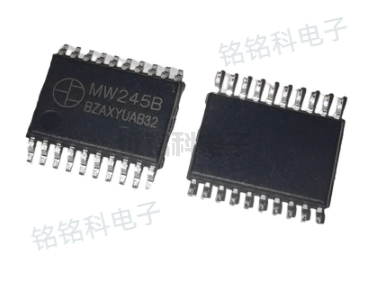

（二）TSSOP20 封裝技術優勢

1. 空間利用與散熱設計：TSSOP20 封裝具有緊湊的尺寸，在 PCB 板上占用的空間較小，非常適合現代高密度電子設備的設計需求。同時，該封裝在散熱設計上進行了優化，通過合理的引腳布局和封裝材料選擇，能夠有效將芯片工作時產生的熱量散發出去。例如，封裝底部的散熱焊盤能夠直接與 PCB 板上的大面積銅箔連接，形成良好的散熱通道，確保芯片在高溫環境下也能穩定工作。

2. 焊接與組裝工藝兼容性：TSSOP20 封裝在焊接和組裝工藝上具有良好的兼容性，易于采用表面貼裝技術（SMT）進行批量生產。其引腳結構設計使得焊接過程更加可靠，減少了虛焊、短路等焊接缺陷的發生概率，提高了生產效率和產品質量。

五、技術應用拓展與展望

（一）大屏顯示領域技術應用

1. 高分辨率與高刷新率實現：在大屏顯示領域，如 4K、8K 超高清顯示屏以及高刷新率電競顯示器，SM245BC 的高速數據傳輸和雙向收發技術發揮著關鍵作用。它能夠快速、準確地將圖像數據從顯示控制器傳輸到顯示面板，確保每一幀圖像都能完整、及時地顯示出來，實現高分辨率、高刷新率的視覺效果，為用戶帶來沉浸式的視覺體驗。

2. 顯示系統架構優化：SM245BC 的引腳兼容性和三態輸出功能，有助于優化大屏顯示系統的架構設計。通過合理利用其特性，可以減少系統中電平轉換芯片和緩沖器的數量，簡化電路結構，降低系統成本，同時提高系統的可靠性和穩定性。

（二）消費類電子產品技術應用

1. 智能手機數據傳輸優化：在智能手機中，SM245BC 可應用于多個數據傳輸場景，如處理器與內存之間的數據交互、攝像頭與圖像處理器之間的數據傳輸等。其高速、穩定的數據傳輸能力，能夠有效提升手機的運行速度和拍照性能。例如，在拍攝高清視頻時，能夠快速將攝像頭采集到的大量圖像數據傳輸到圖像處理器進行實時處理，確保視頻拍攝的流暢性和畫質清晰度。

2. 平板電腦與智能家居設備連接：在平板電腦和智能家居設備中，SM245BC 可以作為不同功能模塊之間的數據橋梁，實現設備內部以及設備之間的高效數據通信。例如，在智能家居系統中，它能夠將智能傳感器采集的數據傳輸到中央控制器，同時將控制器的指令傳輸到執行設備，實現家居設備的智能化控制和互聯互通。

 展望未來，隨著電子技術的不斷發展，對信號收發器的性能要求將越來越高。SM245BC 有望在現有技術基礎上進一步優化，如提升數據傳輸速率、增強抗干擾能力、降低功耗等，以滿足不斷涌現的新興應用場景需求，持續為電子系統的創新發展提供強大技術支持。
