低壓燈帶恒流ICSM4A00是輸出電流可調、高性價比的單通道LED恒流驅

輸出電流范圍：

REXT 懸空，IOUT=18mA；

REXT 外接電阻，IOUT=18~108mA 可調

低壓燈帶恒流ICSM4A00內置內部電源啟動模塊、電壓基準模塊、輸出電動芯片，具有寬電源電壓范圍輸入、低閾值電壓開啟特點。解決因電源電壓衰減造成的LED燈帶亮度不一致問題。

流設置和驅動模塊。

低壓燈帶恒流ICSM4A00 輸出電流默認18mA、也可通過外置REXT電阻調

至18~108mA。芯片輸出電流精度高、且恒流值不隨OUT端口電壓波動而變化。同時芯片輸出電流具有負溫度特性，來保護LED 不受極端電壓和電流的熱控制，提高實際應用的可靠性。

SM4A00 是一款即插即亮的產品，外圍極為簡單、可做級

聯應用、擴流應用及并聯應用，應用極為靈活。

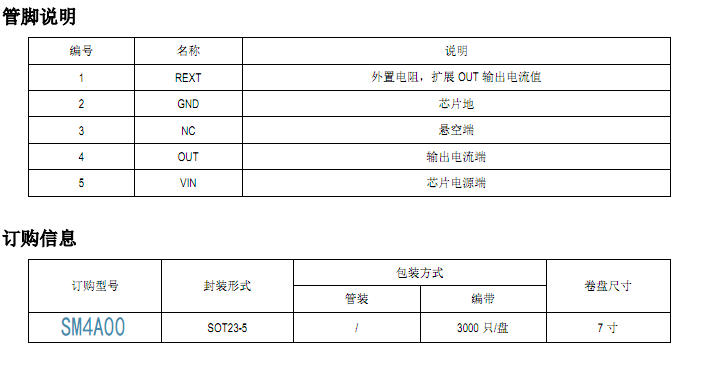

低壓燈帶恒流IC SM4A00端口電壓:

OUT 端口耐壓：40V

輸出電流精度：±5%

REXT 電阻外置，電流可調

恒 流 拐 點 電 壓 低 ： 20mA@VOUT_S=0.40V，

VIN=5.0V； 40mA@VOUT_S=0.50V，VIN=5.0V；

60mA@VOUT_S=0.60V，VIN=5.0V； 108mA@VOUT_S=0.85V，VIN=5.0V；

輸出電流負溫度特性

線路簡單、應用靈活，成本低

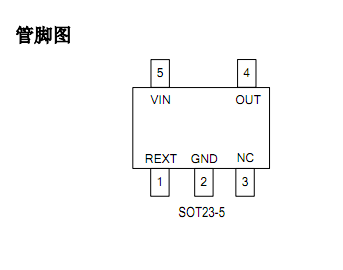

封裝形式：SOT23-5

低壓燈帶恒流IC SM4A00應用領域：

模組、軟燈帶

室內外裝飾、汽車裝飾

1）低壓燈帶恒流IC SM4A00可實現低電壓恒流開啟且輸出電流精度高，芯片間輸出電流偏差小于±5%；

2）如下圖所示，當?shù)蛪簾魩Ш懔鱅C SM4A00達到恒流拐點后，輸出電流受 OUT 端口電壓 VOUT 影響極小。

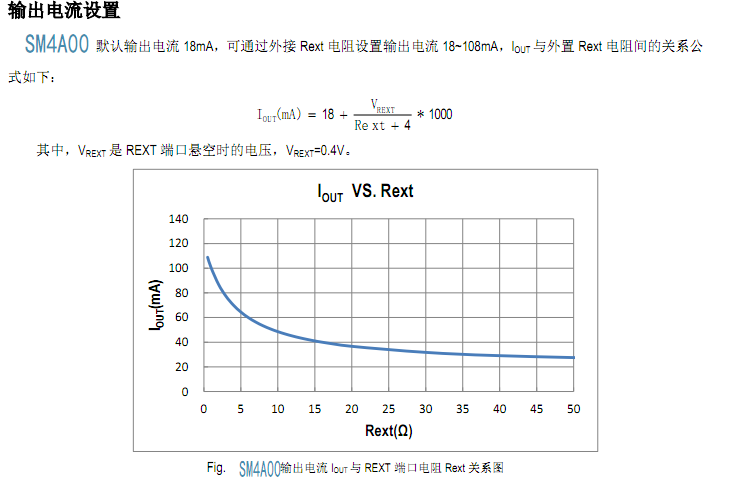

SM4A00 默認輸出電流 18mA，可通過外接 Rext 電阻設置輸出電流 18~108mA，IOUT 與外置 Rext 電阻間的關系公式如下：

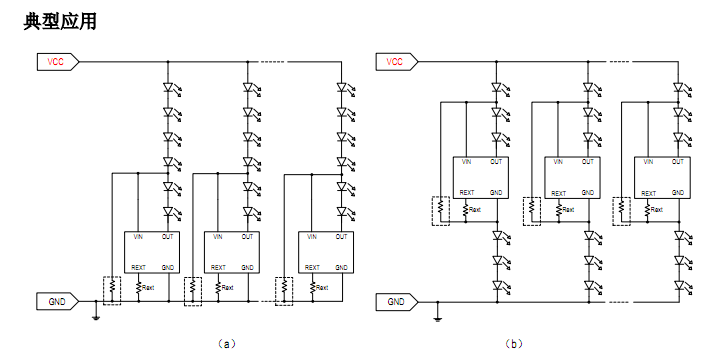

實際應用中，Vin~GND 的電壓應<40V；為保證 Iout 恒流及布線的方便性，建議 Vin 與 OUT 間接 2 顆以上燈珠， 且芯片可串接在燈珠間的任意位置；

其中，VREXT 是 REXT 端口懸空時的電壓，VREXT=0.4V。
