SM5166是一款LED驅動控制芯片，專為LED顯示模組設計，具備多項先進功能。以下是關于SM5166的詳細解釋：

1. 消除LED顯示模組毛毛蟲現象：毛毛蟲現象是LED顯示屏上一種常見的顯示問題，表現為在顯示動態圖像時，LED列之間出現不連貫的、像毛毛蟲一樣的移動痕跡。SM5166通過優化驅動方式，能夠有效地消除這種現象，使得動態顯示更加流暢。

2. 工作電壓范圍：SM5166的工作電壓在3.3V到5.5V之間，這個范圍覆蓋了大多數常見的電源供應電壓，使得芯片能夠適應不同的應用場景。

3. 內置8通道PMOS驅動管：每個SM5166芯片內部集成了8個PMOS驅動管，這些驅動管用于控制LED的亮滅，使得每個LED都能夠得到精確的控制。

4. IOUT_MAX = 3.2A @ VDD=5.0V：在5.0V的電源電壓下，每個通道的最大輸出電流可以達到3.2A，這意味著每個通道都可以驅動多個LED，適用于大型LED顯示屏。

5. Ron = 120mΩ@IOUT=2A、VDD=5.0V：在2A的輸出電流和5.0V的電源電壓下，驅動管的導通電阻為120mΩ。這個參數反映了驅動管的效率，導通電阻越小，效率越高。

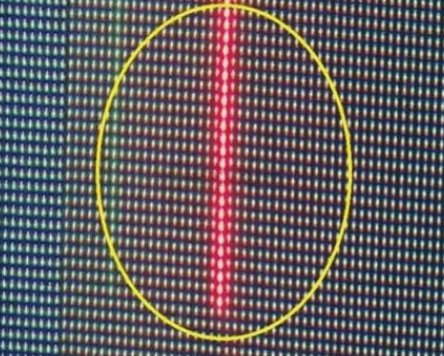

6. 消除LED顯示屏“列上拖影”：除了毛毛蟲現象外，LED顯示屏還可能出現列上拖影的問題。SM5166也能夠通過其特有的算法和技術，有效地消除這種拖影現象。

7. 提高LED顯示屏刷新率：刷新率是指LED顯示屏每秒更新的次數，刷新率越高，顯示的圖像就越流暢。SM5166通過優化驅動方式，可以提高LED顯示屏的刷新率，使得顯示效果更加出色。

8. 有效改善LED漏電造成的顯示屏行暗亮：LED漏電是導致顯示屏行暗亮問題的常見原因。SM5166具有出色的防漏電功能，可以有效地改善由LED漏電導致的顯示屏行暗亮問題。

9. 內置使能選擇，支持擴展：SM5166內置了使能選擇功能，這意味著用戶可以通過編程或外部控制信號來選擇性地啟用或禁用某些通道。此外，該芯片還支持擴展，方便用戶根據需要進行多芯片級聯。

10. 封裝形式：SOP16：SM5166采用SOP16封裝形式，這是一種常見的表面貼裝封裝方式，適合大規模生產和自動化裝配。

11. ESD>6KV：靜電放電（ESD）是電子設備常見的失效原因之一。SM5166具有出色的抗靜電能力，其ESD等級超過了6KV，這意味著該芯片在正常的使用環境中具有較高的可靠性。

綜上所述，SM5166是一款功能強大、性能穩定的LED驅動控制芯片，適用于各種LED顯示模組和應用場景。
