DC/DC外置MOS升壓恒流芯片是一種高效能的電力轉換器，廣泛應用于電子設備中，以提供穩定的電壓和恒定的電流。這種芯片使用了先進的技術，能夠在不同輸入電壓和輸出負載情況下實現高效的功率轉換。

DC/DC外置MOS升壓恒流芯片的工作原理是將低電壓輸入轉換為高電壓輸出，并通過負反饋機制來保持輸出電流恒定。該芯片具有多種保護功能，如過壓保護、過流保護、短路保護等，能夠有效地防止電壓和電流的異常情況。

DC/DC外置MOS升壓恒流芯片具有很多優點。首先，它能夠提供高效能的電力轉換，使得輸入電能能夠得到最大程度的利用。其次，該芯片的設計緊湊，體積小，可方便地集成到各種電子設備中。此外，該芯片采用數字控制技術，能夠實現精確的電壓和電流調節，以滿足不同應用的需求。 DC/DC外置MOS升壓恒流芯片在各個領域都有廣泛的應用。在移動通信領域，該芯片能夠提供穩定的電源，確保設備正常運行。在汽車電子領域，該芯片可以用于驅動LED大燈和其他高功率負載。在工業控制領域，該芯片可用于工藝控制和自動化設備。

DC/DC外置MOS升壓恒流芯片是一種高效能的電力轉換器，具有多種保護功能和精確的電壓、電流調節能力。這種芯片在各個領域都有廣泛的應用，為電子設備提供穩定的電源和高效能的功率轉換。未來，隨著技術的不斷發展，DC/DC外置MOS升壓恒流芯片將進一步提高性能，滿足更多應用的需求。

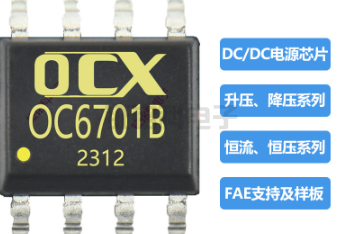

OC6701B 是一款高效率、高精度的升壓型大功率LED恒流驅動芯片。

OC6701B 內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度 LED 燈串恒流驅動。

OC6701B 采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。

OC6701B 通過調節外置的電流采樣電阻，能控制高亮度 LED 燈的驅動電流，使 LED 燈亮度達到預期恒定亮度。在 EN端加 PWM 信號，還可以進行 LED 燈調光。

OC6701B 內部集成了 VDD 穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。

OC6701B 采用 SOP8 封裝。

OC6701B特點

寬輸入電壓范圍：2.6V~100V

高效率：可高達 95%

最大工作頻率：1MHz

CS 限流保護電壓：250mV

FB 電流采樣電壓：250mV

芯片供電欠壓保護：2.6V

關斷時間可調

智能過溫保護

軟啟動

內置 VDD 穩壓管

OC6701B應用

LED 燈杯

單節電池以上供電的 LED 燈串

平板顯示 LED 背光

大功率 LED 照明
