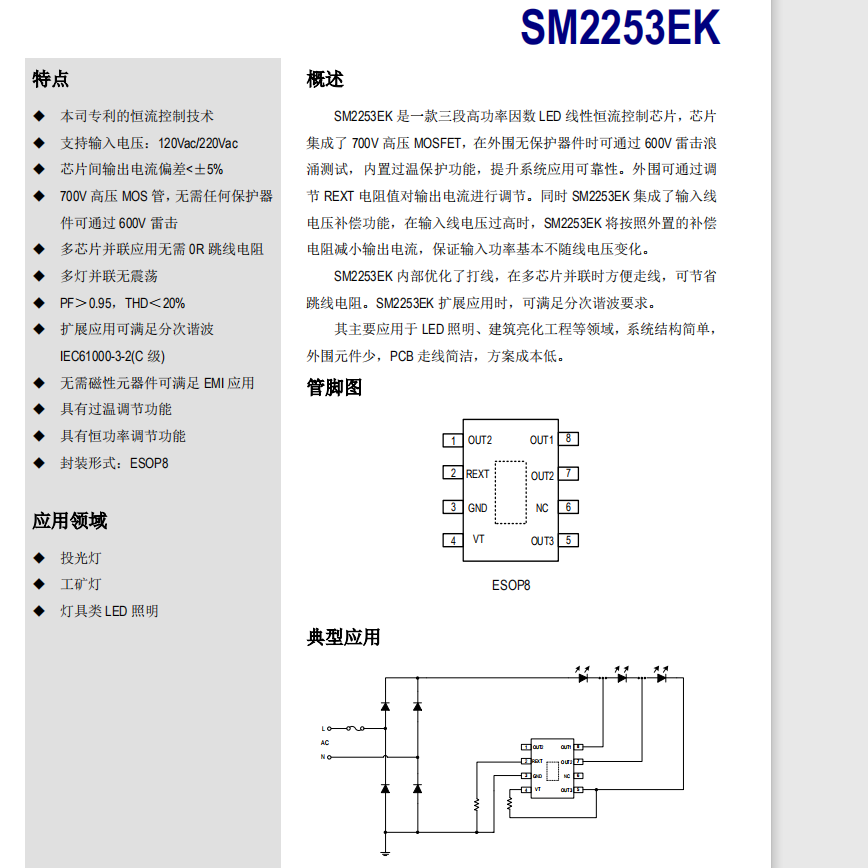

SM2253EK

概述

SM2253EK 是一款三段高功率因數 LED 線性恒流控制芯片，芯片

集成了 700V 高壓 MOSFET，在外圍無保護器件時可通過 600V 雷擊浪

涌測試，內置過溫保護功能，提升系統應用可靠性。外圍可通過調

節 REXT 電阻值對輸出電流進行調節。同時 SM2253EK 集成了輸入線

電壓補償功能，在輸入線電壓過高時，SM2253EK 將按照外置的補償

電阻減小輸出電流，保證輸入功率基本不隨線電壓變化。

SM2253EK 內部優化了打線，在多芯片并聯時方便走線，可節省

跳線電阻。SM2253EK 擴展應用時，可滿足分次諧波要求。

其主要應用于 LED 照明、建筑亮化工程等領域，系統結構簡單，

外圍元件少，PCB 走線簡潔，方案成本低。

特點

• ? 本司專利的恒流控制技術

• ? 支持輸入電壓：120Vac/220Vac

• ? 芯片間輸出電流偏差<±5%

• ? 700V 高壓 MOS 管，無需任何保護器 件可通過 600V 雷擊

• ? 多芯片并聯應用無需 0R 跳線電阻

• ? 多燈并聯無震蕩

• ? PF＞0.95，THD＜20% ? 擴展應用可滿足分次諧波

• IEC61000-3-2(C 級) ? 無需磁性元器件可滿足 EMI 應用

• ? 具有過溫調節功能

• ? 具有恒功率調節功能

• ? 封裝形式：ESOP8
