SM7015NA非隔離降壓led驅動芯片ic規格書

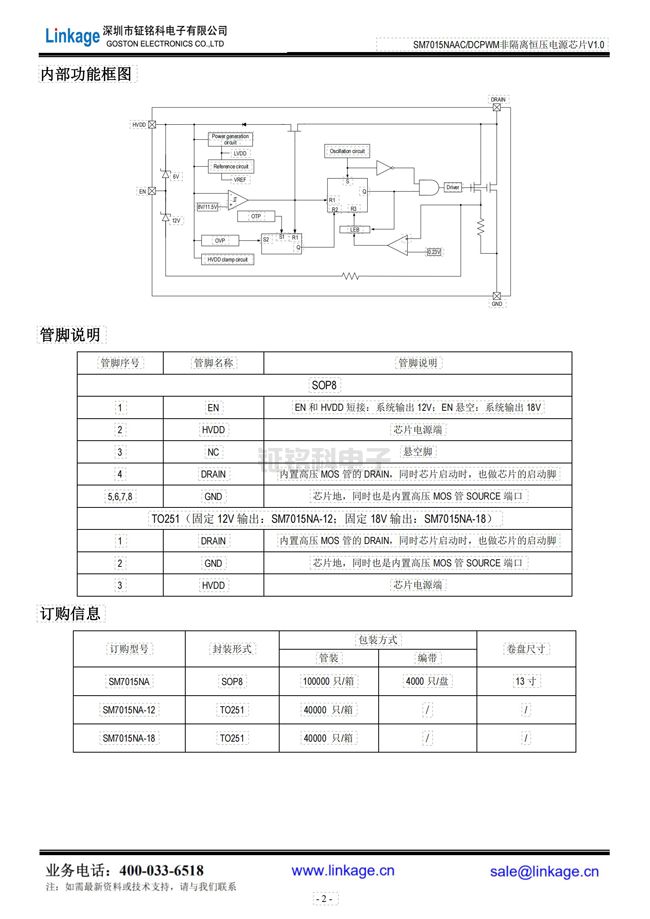

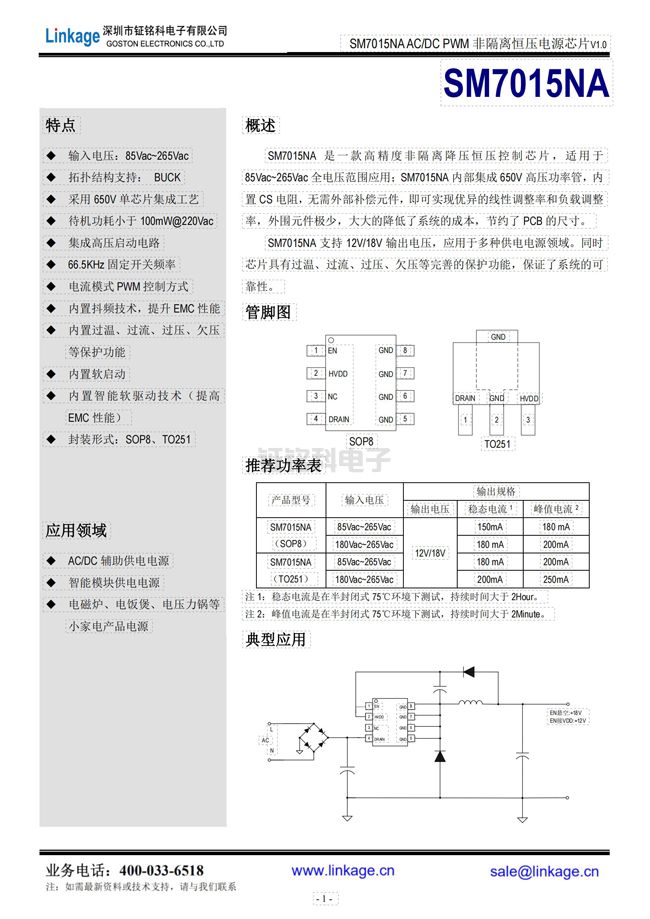

　　SM7015NA非隔離降壓led驅動芯片ic是一 款高精度非隔離降壓恒壓控制芯片 ，適用于85Vac~265Vac全電壓范圍應用;SM7015NA內部集成650V高壓功率管內置CS電阻，無需外部補償元件，即可實現優異的線性調整率和負載調整率，外圍元件極少，大大的降低了系統的成本，節約了 PCB 的尺寸。

　　SM7015NA 支持 12V/18V 輸出電壓，應用于多種供電電源領域。同時芯片具有過溫、過流、過壓、欠壓等完善的保護功能，保證了系統的可靠性。

　　SM7015NA特點

　　 輸入電壓：85Vac~265Vac

　　 拓撲結構支持： BUCK

　　 采用 650V 單芯片集成工藝

　　 待機功耗小于 100mW@220Vac

　　 集成高壓啟動電路

　　 66.5KHz 固定開關頻率

　　 電流模式 PWM 控制方式

　　 內置抖頻技術，提升 EMC 性能

　　 內置過溫、過流、過壓、欠壓等保護功能

　　 內置軟啟動

　　 內置智能軟驅動技術(提高

　　EMC 性能)

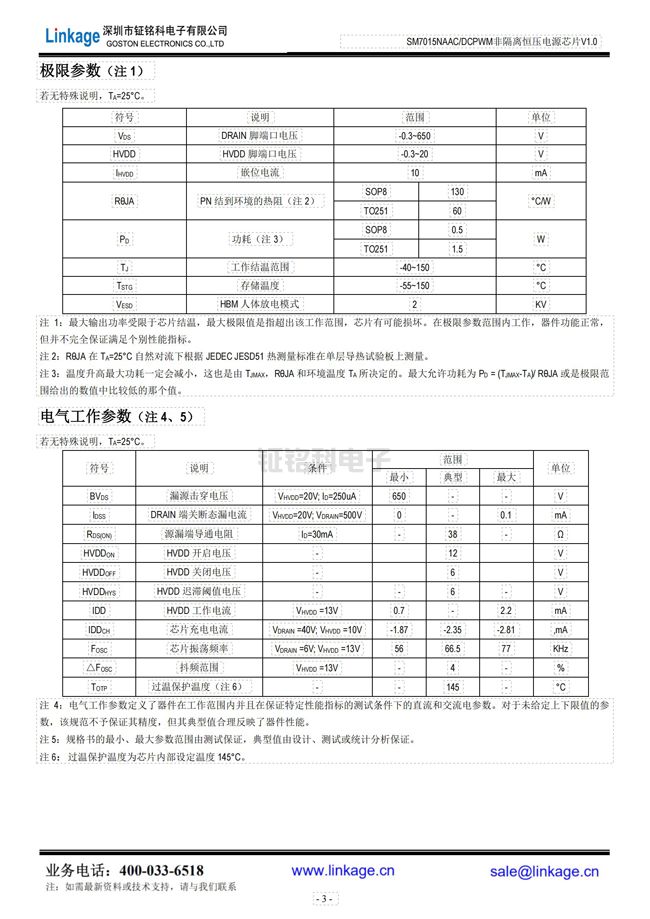

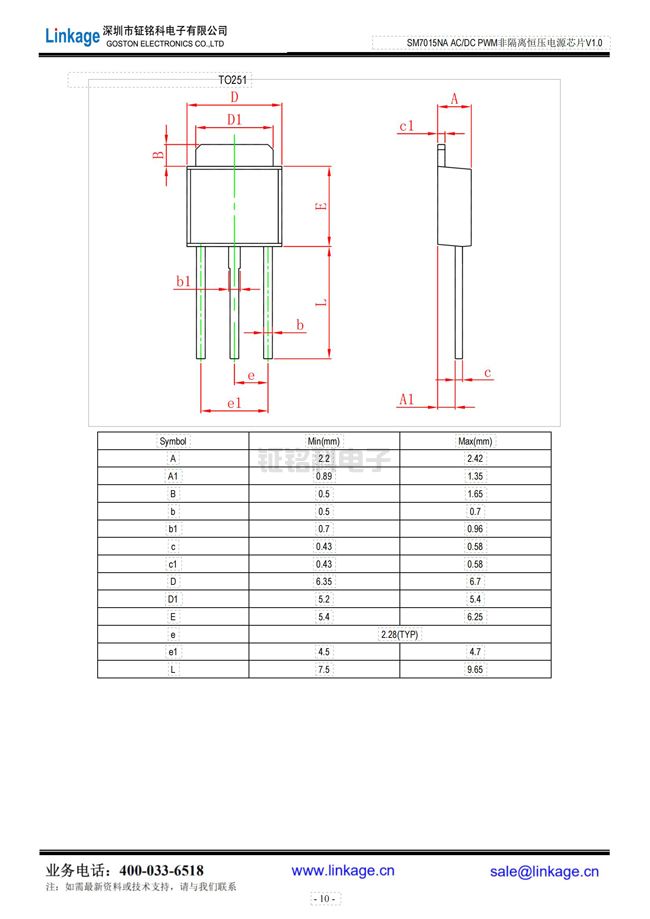

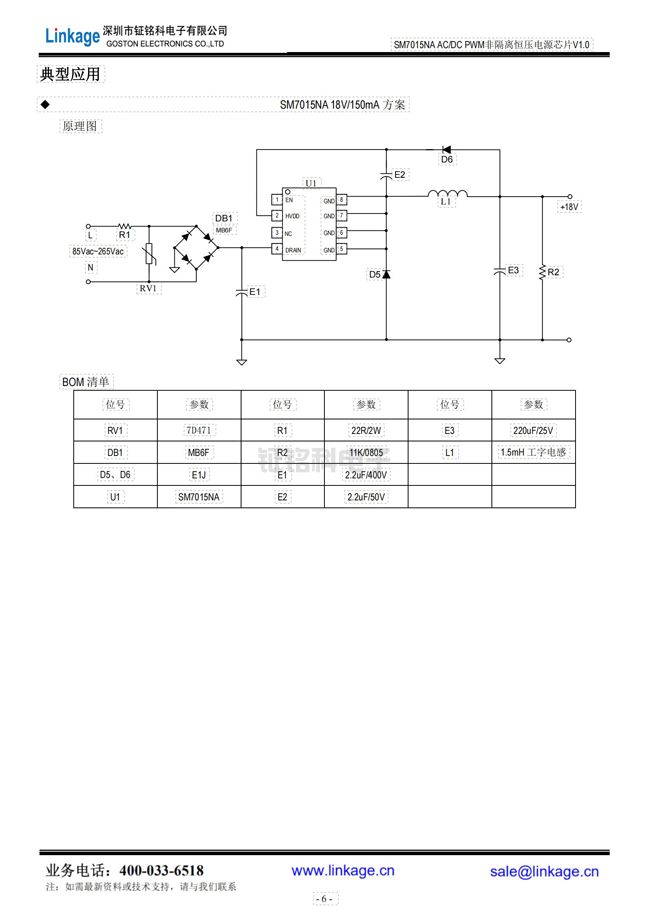

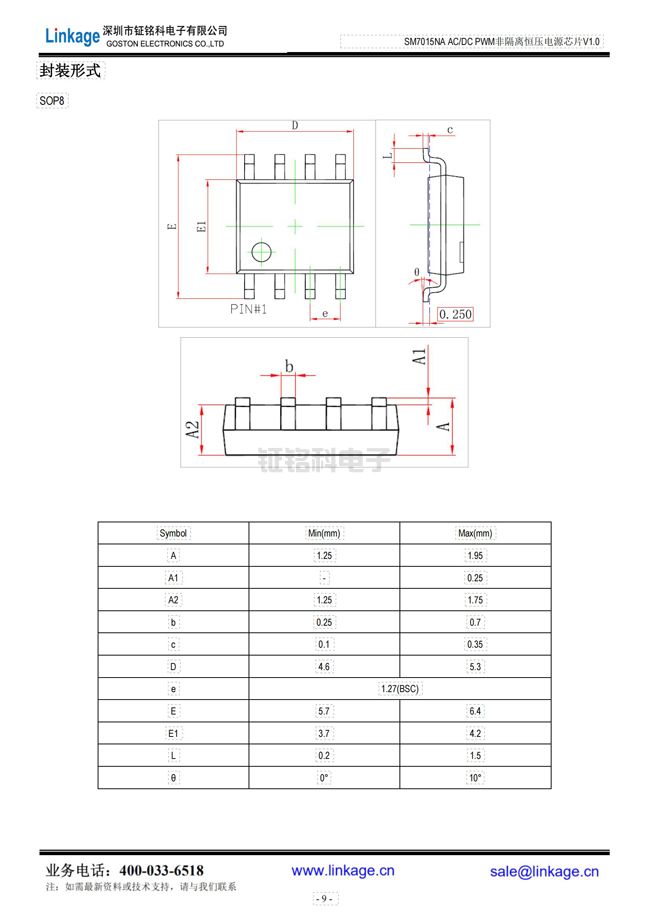

　　 封裝形式：SOP8、TO251

　　SM7015NA應用領域

　　 AC/DC 輔助供電電源、智能模塊供電電源、電磁爐、電飯煲、電壓力鍋等小家電產品電源

SM7015NA非隔離降壓led驅動芯片ic規格書  咨詢熱線133-3291-3059

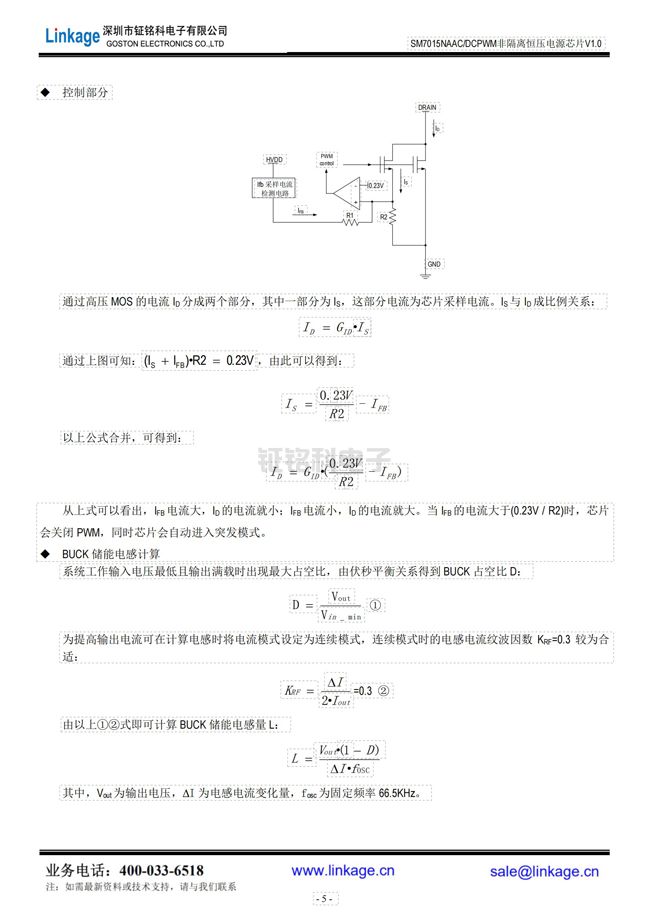

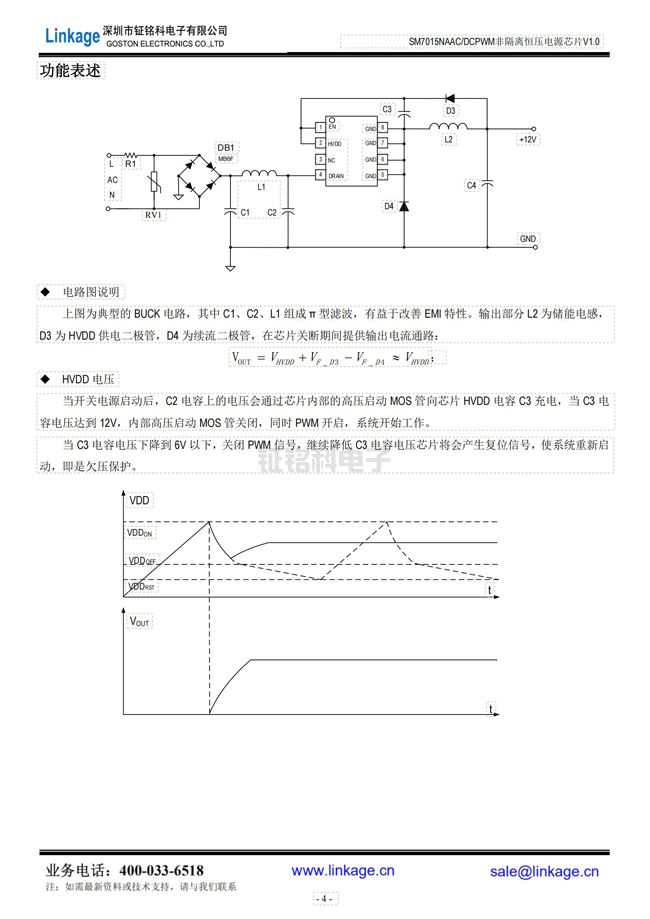

HVDD 電壓

當開關電源啟動后，C2 電容上的電壓會通過芯片內部的高壓啟動 MOS 管向芯片 HVDD 電容 C3 充電，當 C3 電

容電壓達到 12V，內部高壓啟動 MOS 管關閉，同時 PWM 開啟，系統開始工作。

當 C3 電容電壓下降到 6V 以下，關閉 PWM 信號，繼續降低 C3 電容電壓芯片將會產生復位信號，使系統重新啟

動，即是欠壓保護。
